BEP_PCB Temperatures Check

Summary

Date start 2025:187:17:20:00.016
Date stop 2025:195:01:16:43.816
Model status OK
Load directory /data/acis/LoadReviews/2025/JUL0725/ofls
Run time Thu Jul 3 10:29:42 2025 by acisdude
Run log run.dat
Temperatures temperatures.dat
States states.dat

No TMP_BEP_PCB Upper Limit Violations

No TMP_BEP_PCB Lower Limit Violations

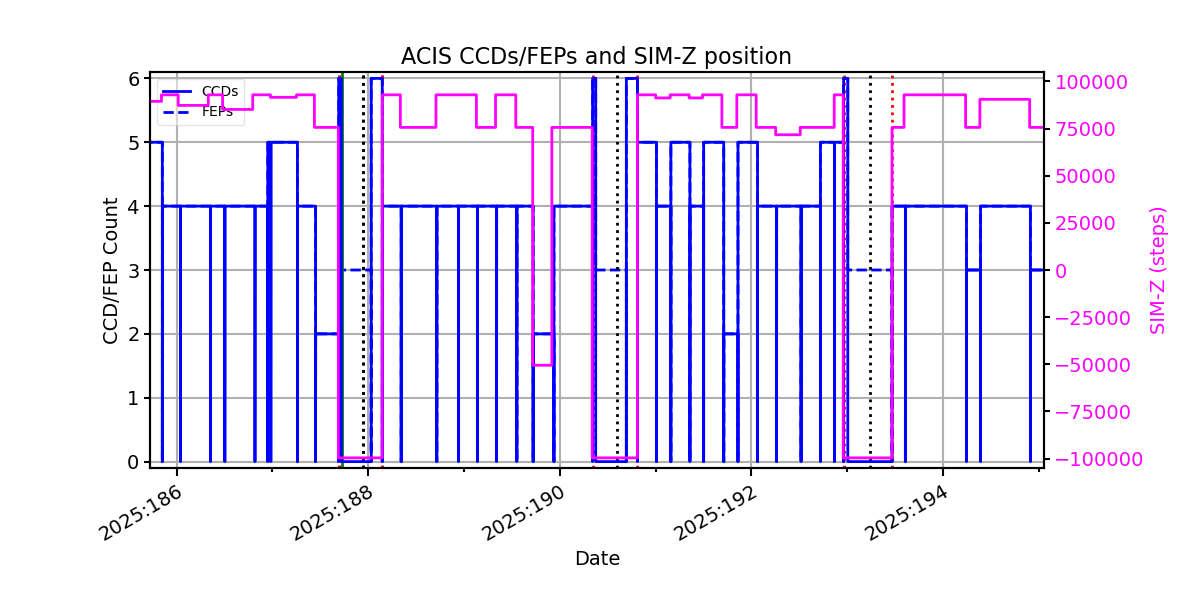

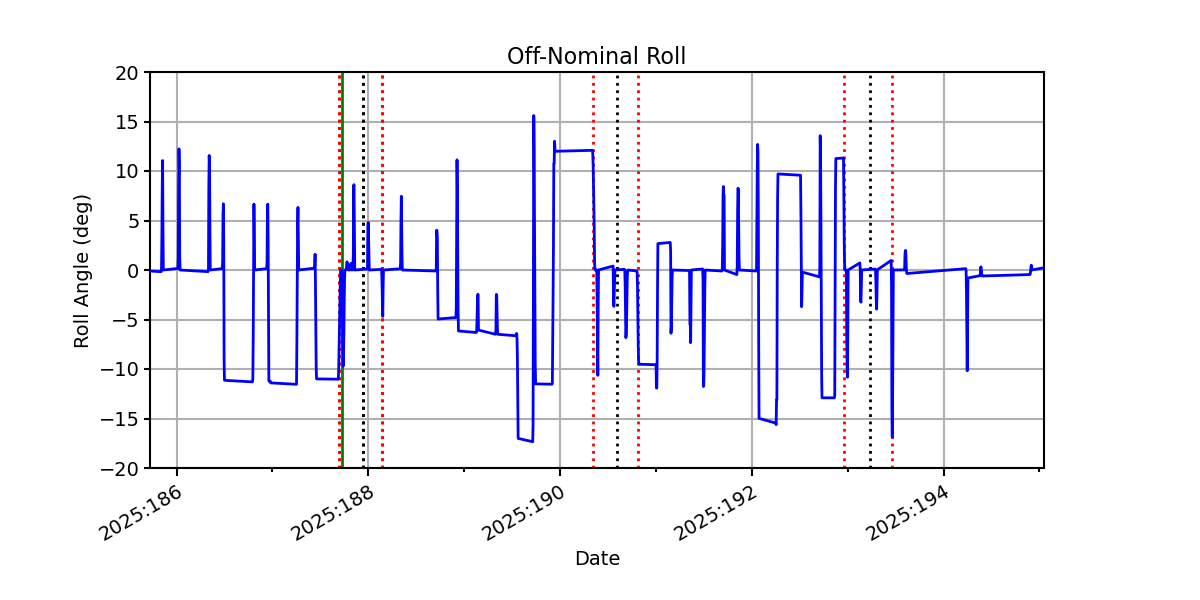

tmp_bep_pcb.png pow_sim.png roll.png

BEP_PCB Model Validation

MSID quantiles

Note: Quantiles are calculated using only points where TMP_BEP_PCB >= 20.0 C.

MSID 1% 5% 16% 50% 84% 95% 99%
tmp_bep_pcb -12.61 -10.91 -8.95 -4.71 -0.22 1.48 3.46
pitch -7.671 -0.176 -0.004 -0.000 0.004 0.366 10.157
tscpos -1 -1 -1 0 0 0 1
roll -1.724 -0.087 -0.007 0.000 0.007 0.109 1.941

Validation Violations

MSID Quantile Value Limit
TMP_BEP_PCB 1 -12.61 2.00
TMP_BEP_PCB 50 -4.71 1.00
TMP_BEP_PCB 99 3.46 2.00
PITCH 1 -7.671 3.00
PITCH 99 10.157 3.00

TMP_BEP_PCB

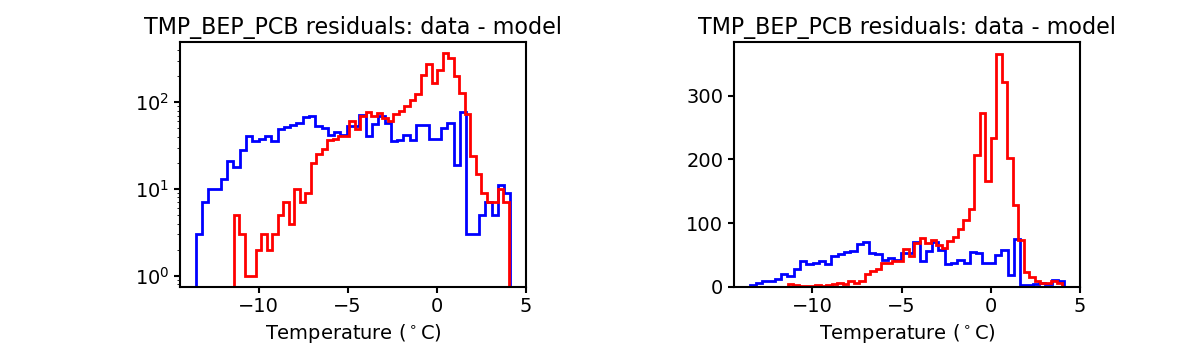

Note: TMP_BEP_PCB residual histograms include only points where TMP_BEP_PCB >= 20.0 C in blue and points where TMP_BEP_PCB <= 20.0 C in red.

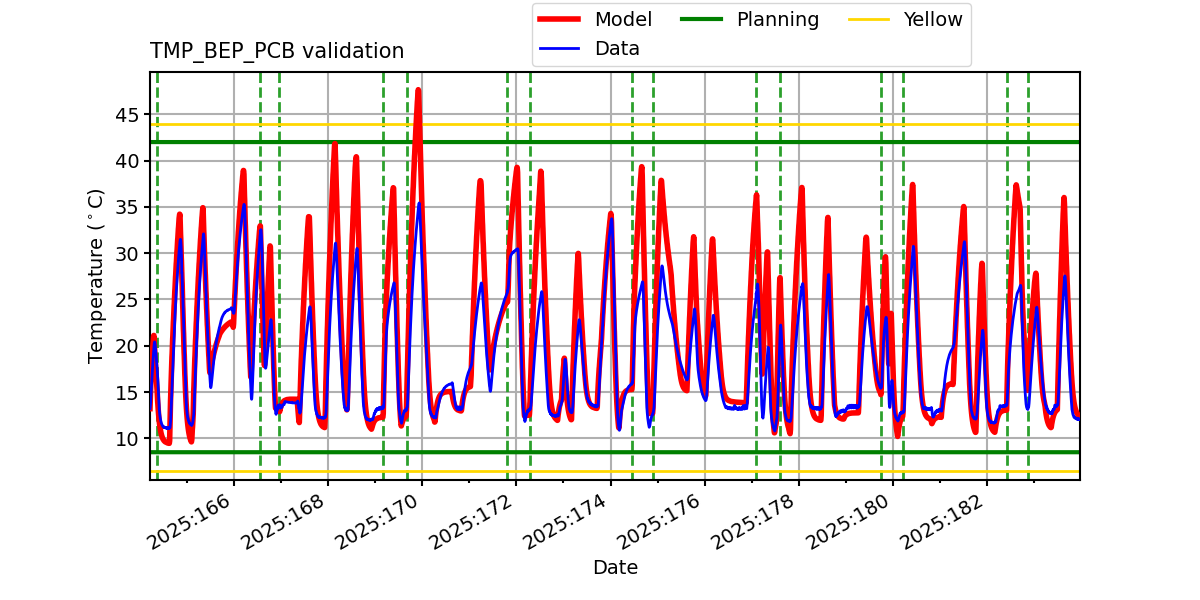

tmp_bep_pcb_valid.png tmp_bep_pcb_valid_hist.png

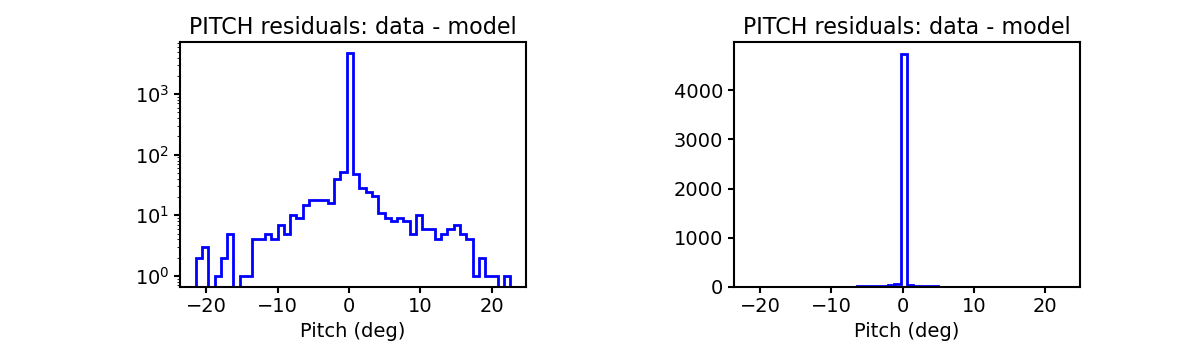

PITCH

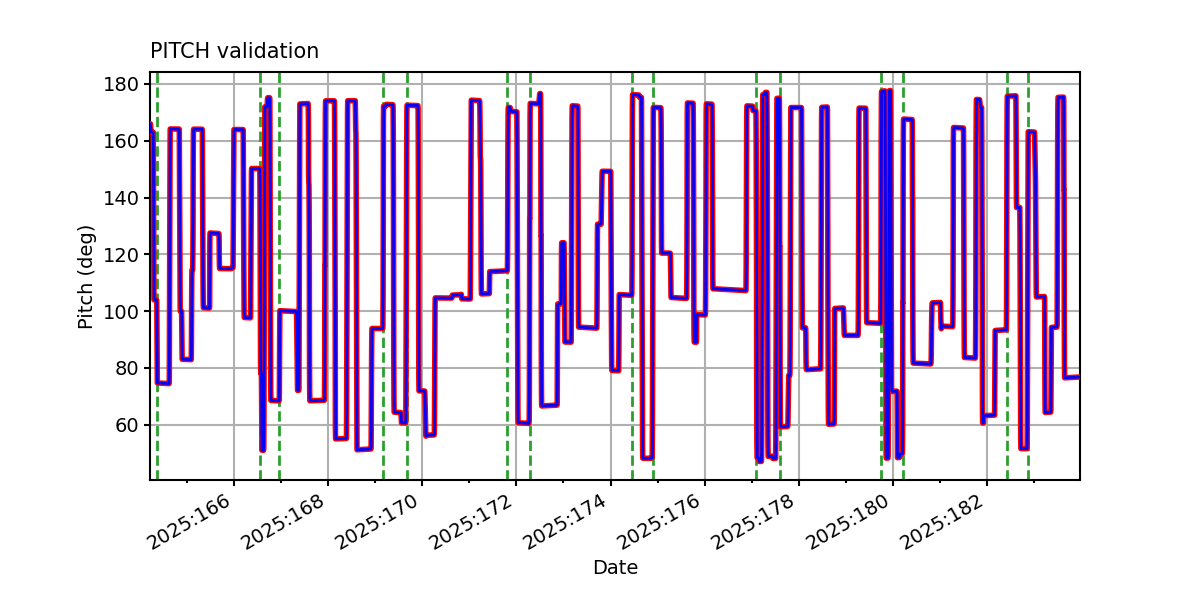

pitch_valid.png pitch_valid_hist.png

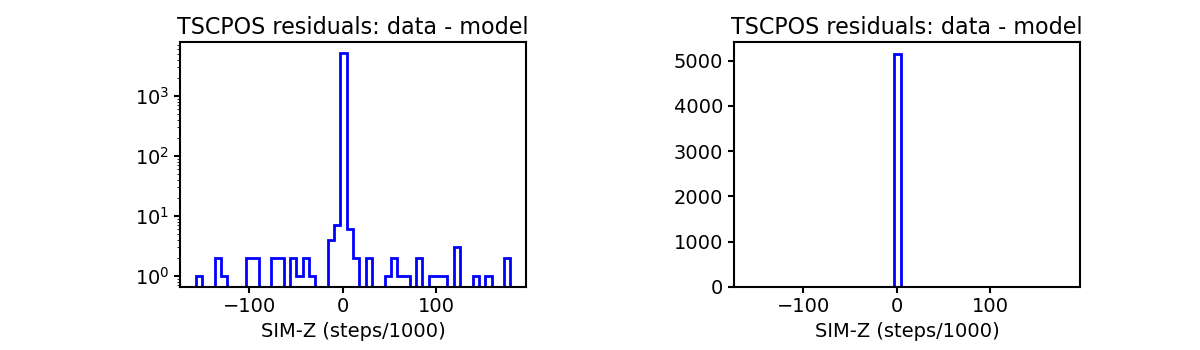

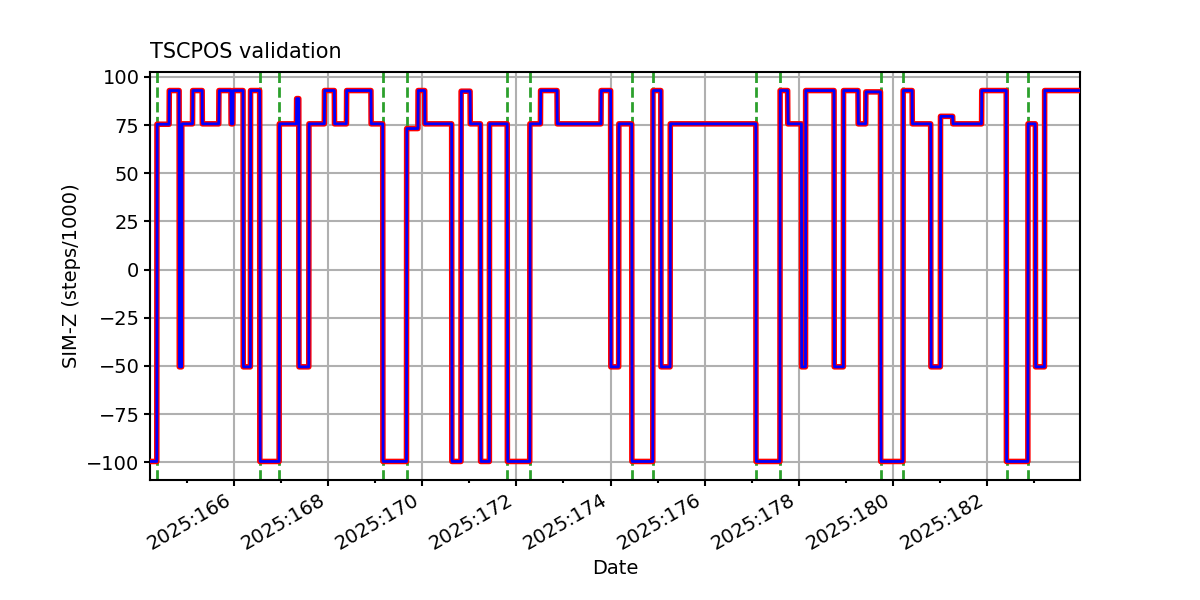

TSCPOS

tscpos_valid.png tscpos_valid_hist.png

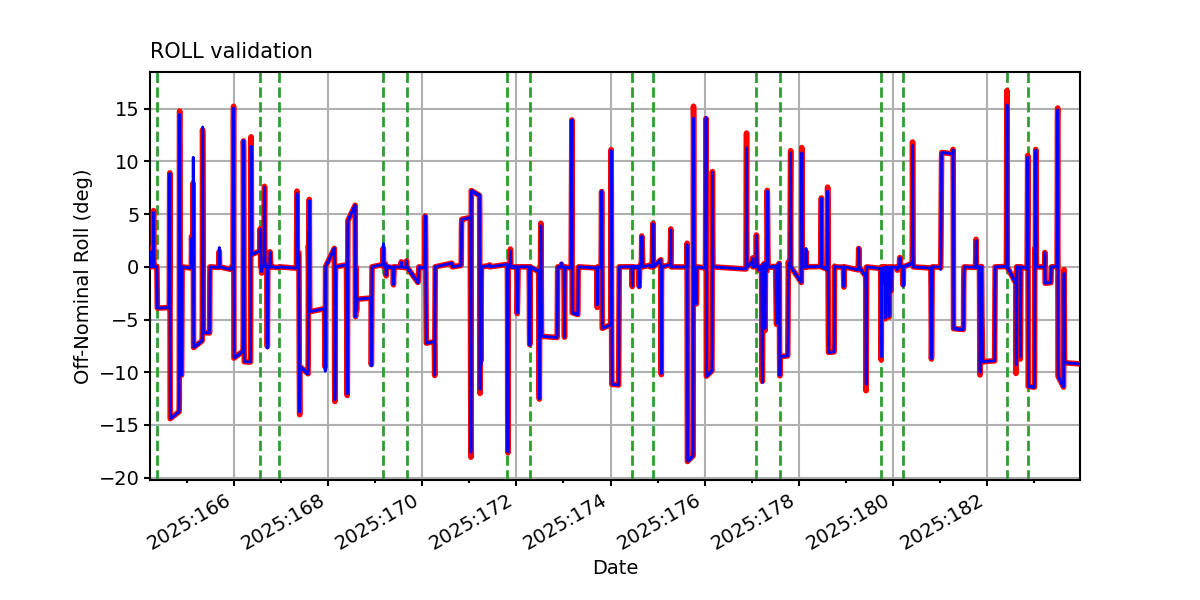

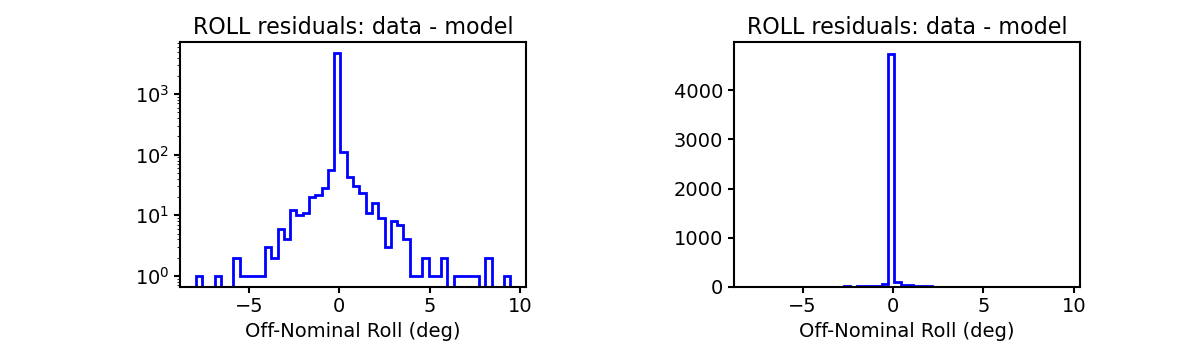

ROLL

roll_valid.png roll_valid_hist.png

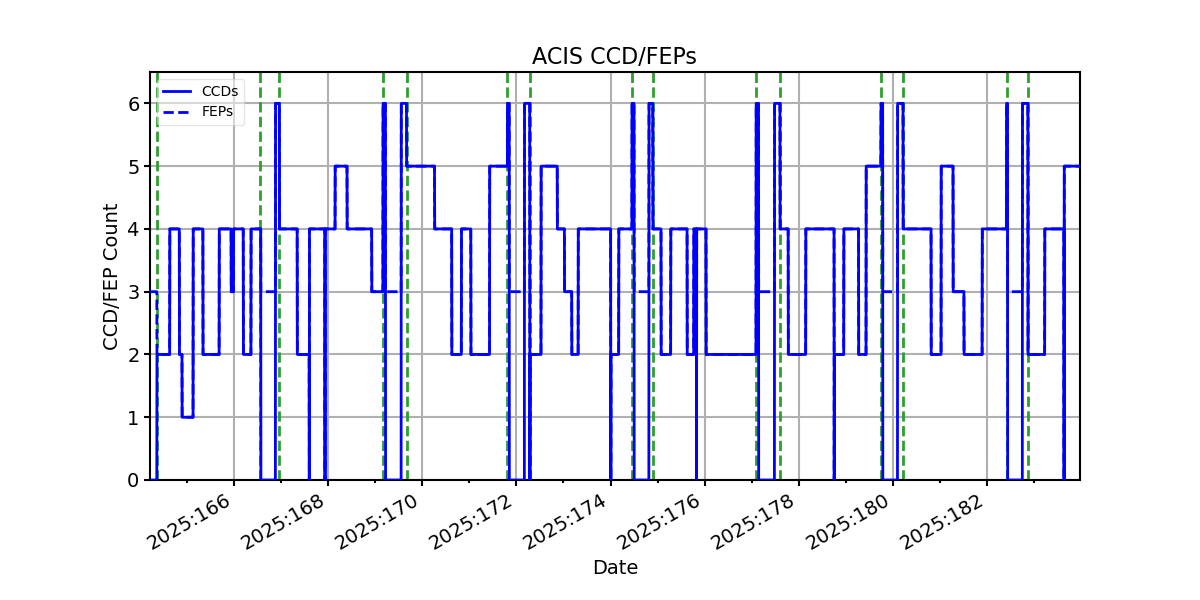

ACIS CCD/FEP Count
