BEP_PCB Temperatures Check

Summary

Date start 2025:153:19:50:00.016
Date stop 2025:159:23:43:43.816
Model status OK
Load directory /data/acis/LoadReviews/2025/JUN0225/ofls
Run time Sun Jun 1 12:30:42 2025 by acisdude
Run log run.dat
Temperatures temperatures.dat
States states.dat

No TMP_BEP_PCB Upper Limit Violations

No TMP_BEP_PCB Lower Limit Violations

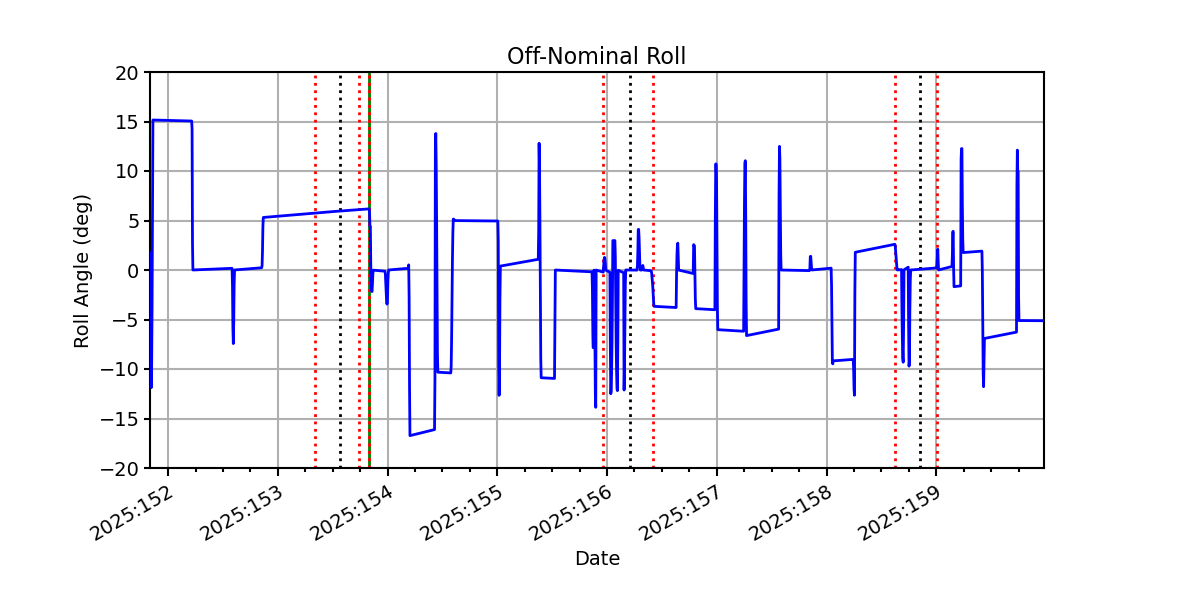

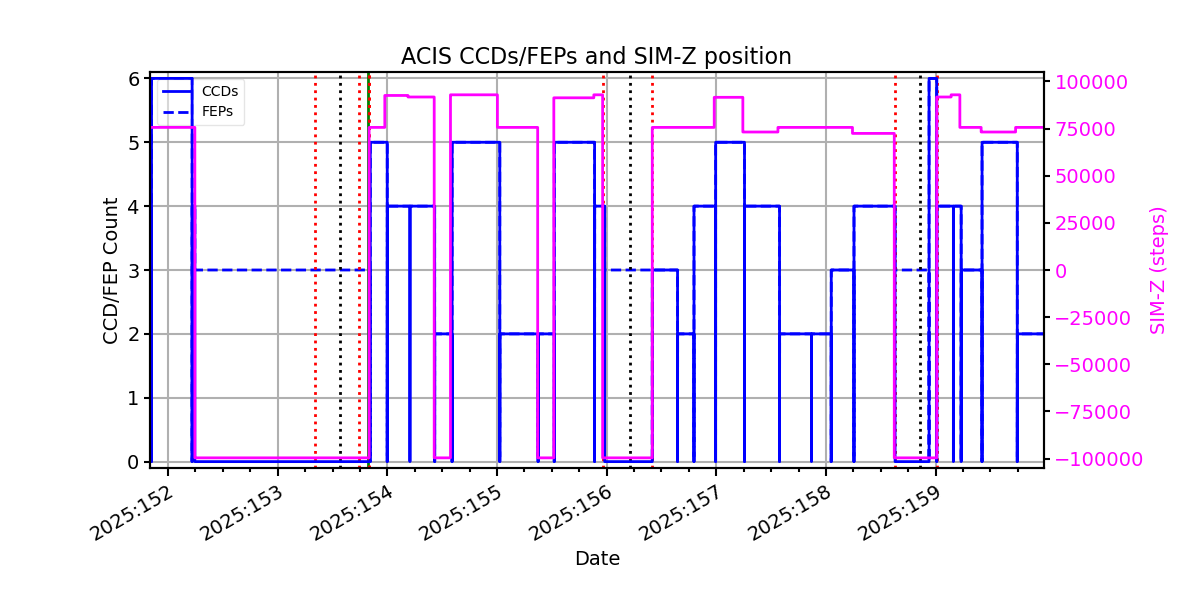

tmp_bep_pcb.png pow_sim.png roll.png

BEP_PCB Model Validation

MSID quantiles

Note: Quantiles are calculated using only points where TMP_BEP_PCB >= 20.0 C.

MSID 1% 5% 16% 50% 84% 95% 99%
tmp_bep_pcb -9.04 -7.27 -4.36 -0.49 1.72 2.99 5.60
pitch -5.124 -0.299 -0.004 -0.000 0.004 0.414 5.374
tscpos -1 -1 -1 -1 0 0 1
roll -1.291 -0.119 -0.006 -0.000 0.006 0.123 1.314

Validation Violations

MSID Quantile Value Limit
TMP_BEP_PCB 1 -9.04 2.00
TMP_BEP_PCB 99 5.6 2.00
PITCH 1 -5.124 3.00
PITCH 99 5.374 3.00

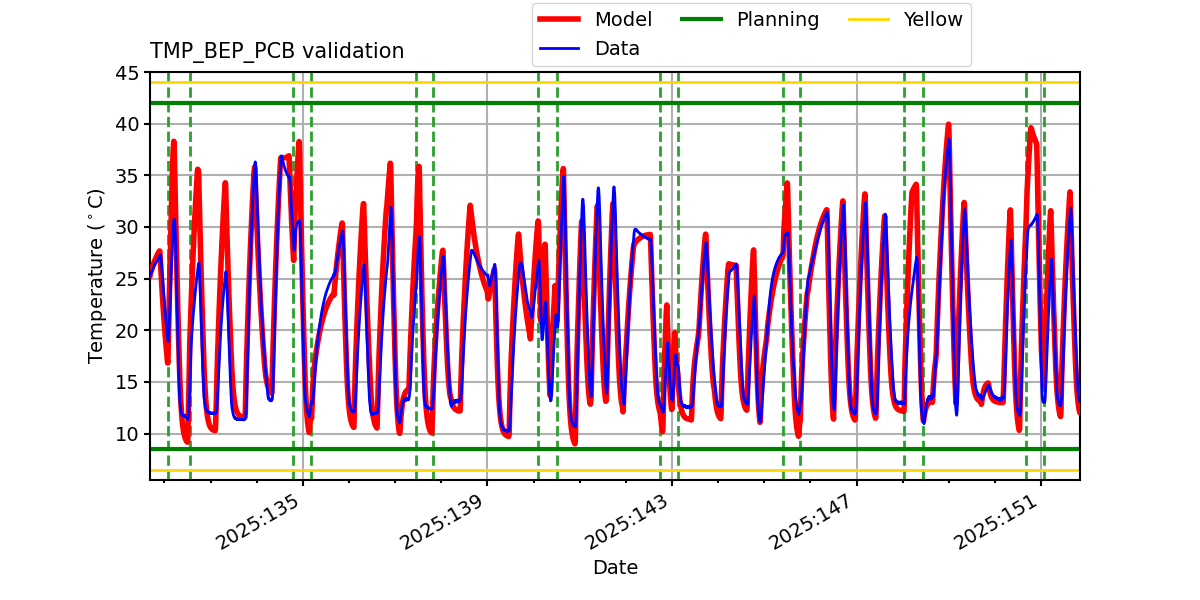

TMP_BEP_PCB

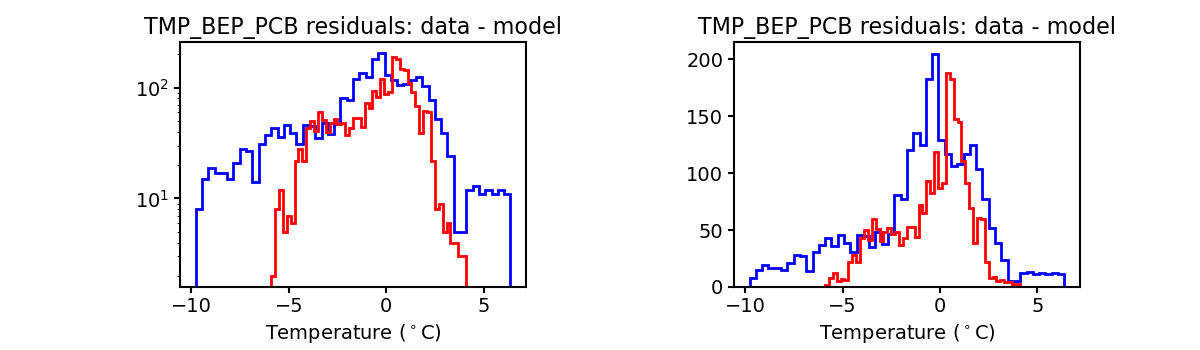

Note: TMP_BEP_PCB residual histograms include only points where TMP_BEP_PCB >= 20.0 C in blue and points where TMP_BEP_PCB <= 20.0 C in red.

tmp_bep_pcb_valid.png tmp_bep_pcb_valid_hist.png

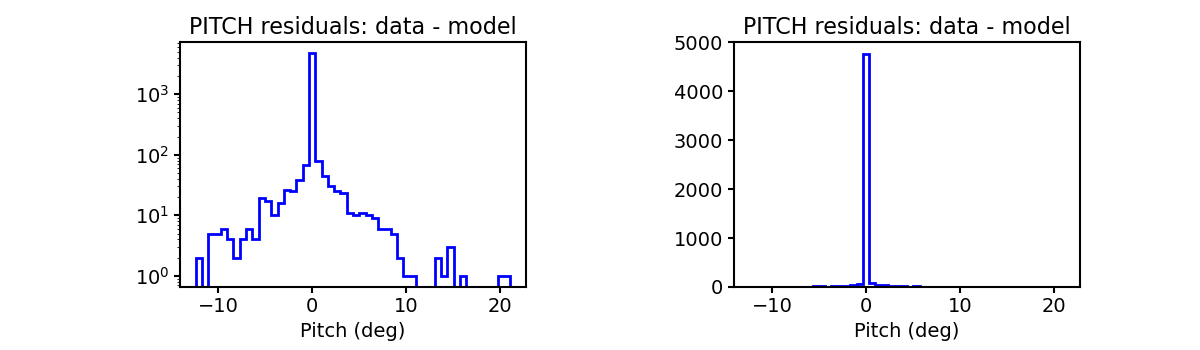

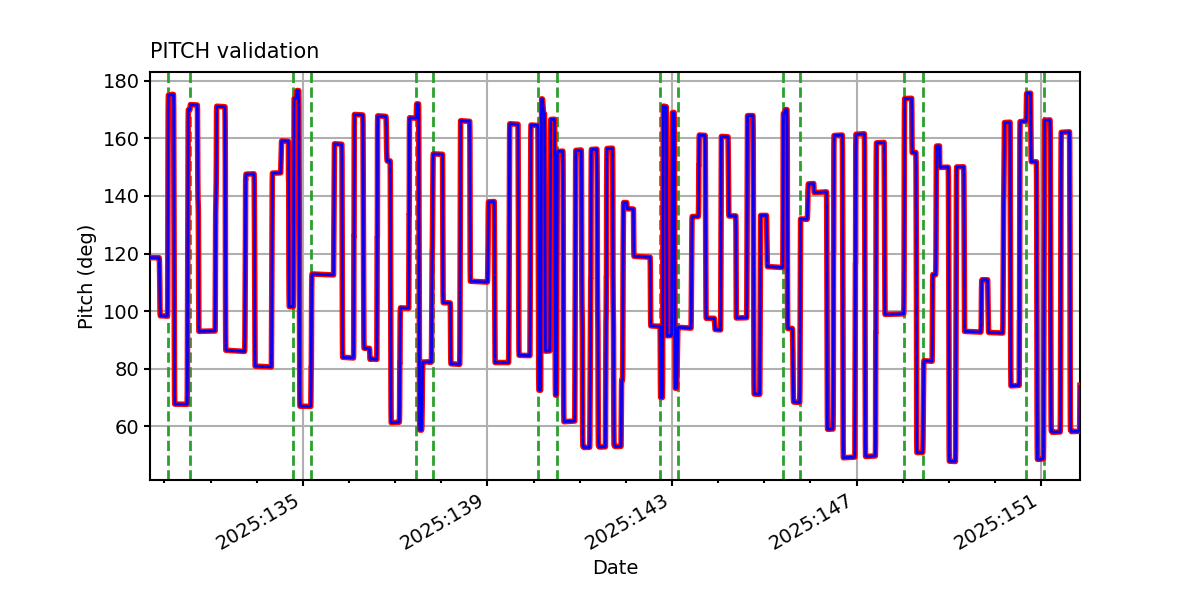

PITCH

pitch_valid.png pitch_valid_hist.png

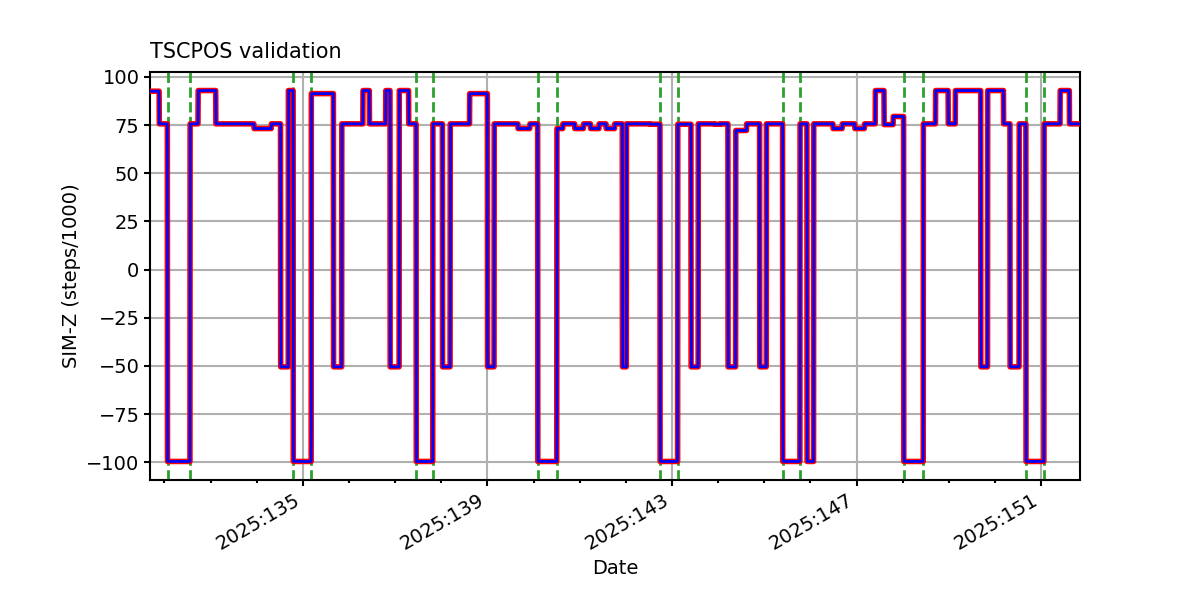

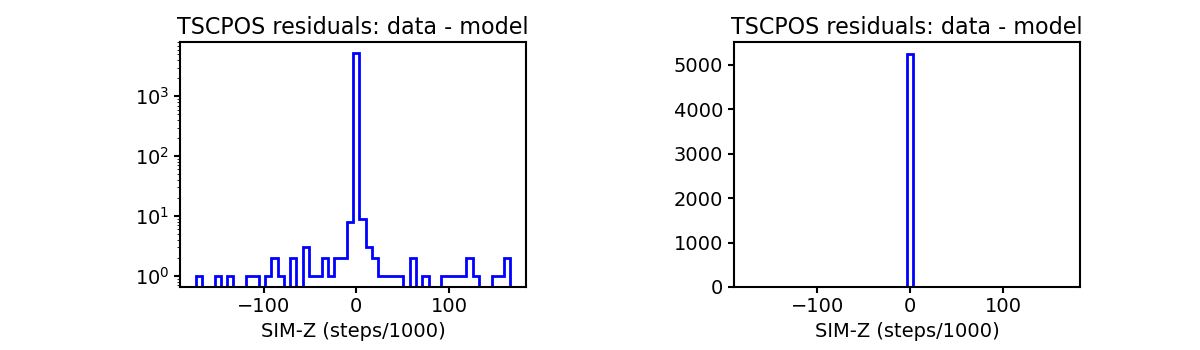

TSCPOS

tscpos_valid.png tscpos_valid_hist.png

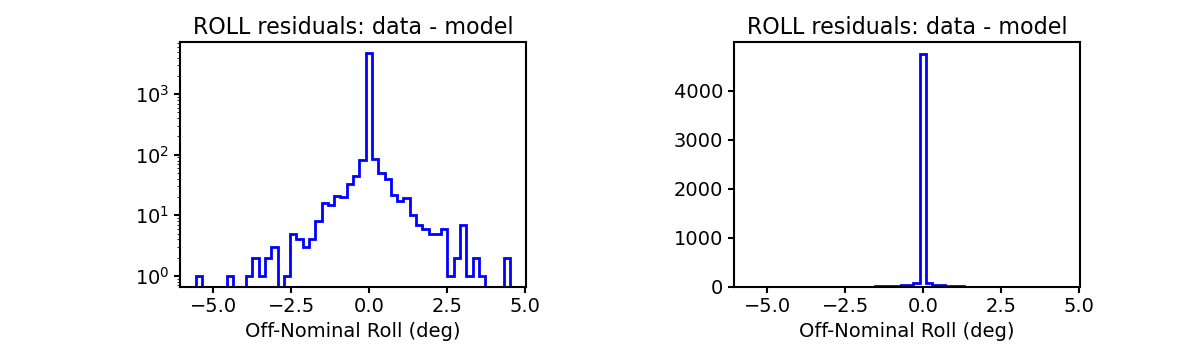

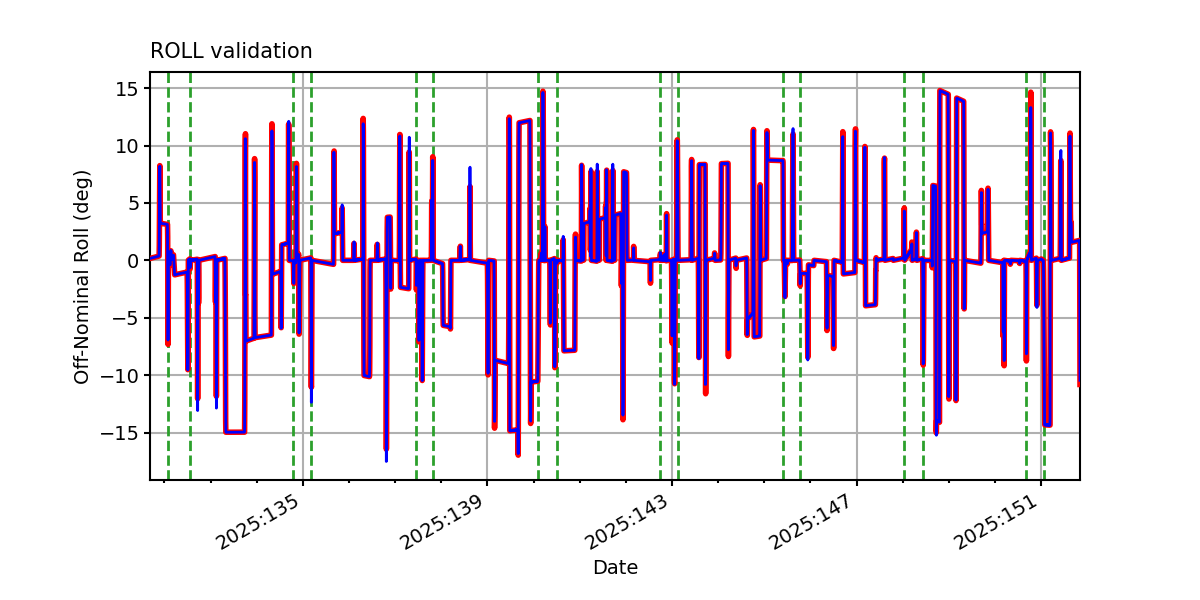

ROLL

roll_valid.png roll_valid_hist.png

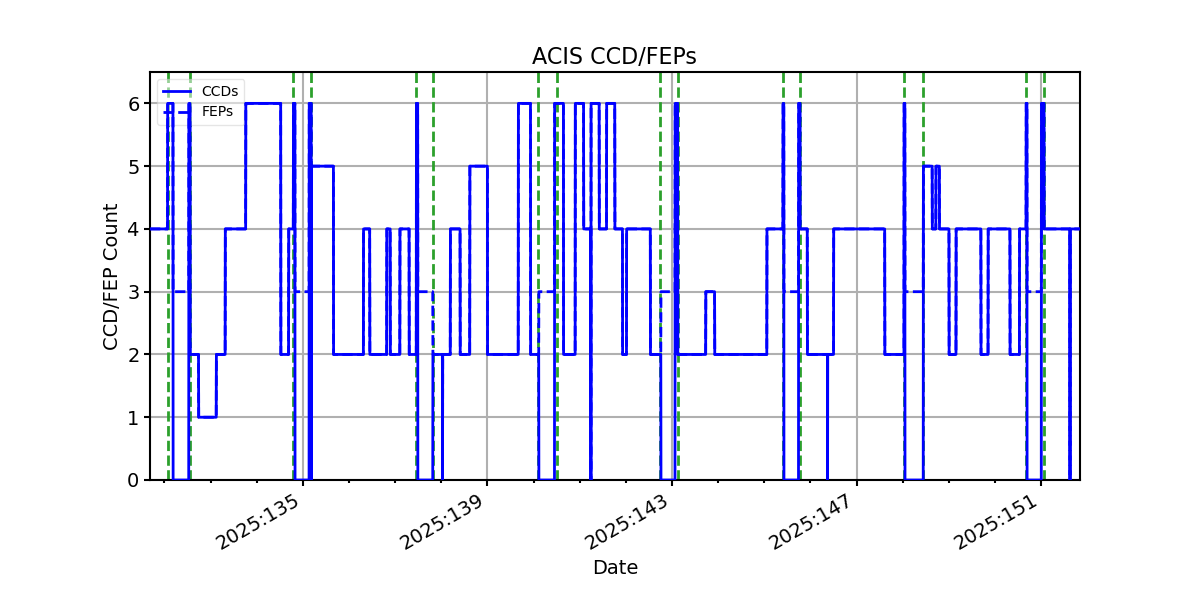

ACIS CCD/FEP Count
