DPAMYT Temperatures Check

Summary

Date start 2025:230:00:50:00.016
Date stop 2025:237:02:29:32.916
Model status OK
Load directory /data/acis/LoadReviews/2025/AUG1825/oflsb
Run time Fri Aug 15 09:25:54 2025 by acisdude
Run log run.dat
Temperatures temperatures.dat
States states.dat

No 1DPAMYT Upper Limit Violations

1dpamyt.png pow_sim.png roll.png

DPAMYT Model Validation

MSID quantiles

Note: Quantiles are calculated using only points where 1DPAMYT >= 20.0 C.

MSID 1% 5% 16% 50% 84% 95% 99%
1dpamyt -1.27 -0.80 -0.30 0.72 1.33 1.65 2.21
pitch -9.857 -0.333 -0.004 -0.000 0.004 0.270 10.324
tscpos -1 -1 -1 -1 0 1 1
roll -1.316 -0.081 -0.004 -0.000 0.005 0.101 1.702

Validation Violations

MSID Quantile Value Limit
1DPAMYT 99 2.21 2.00
PITCH 1 -9.857 3.00
PITCH 99 10.324 3.00

1DPAMYT

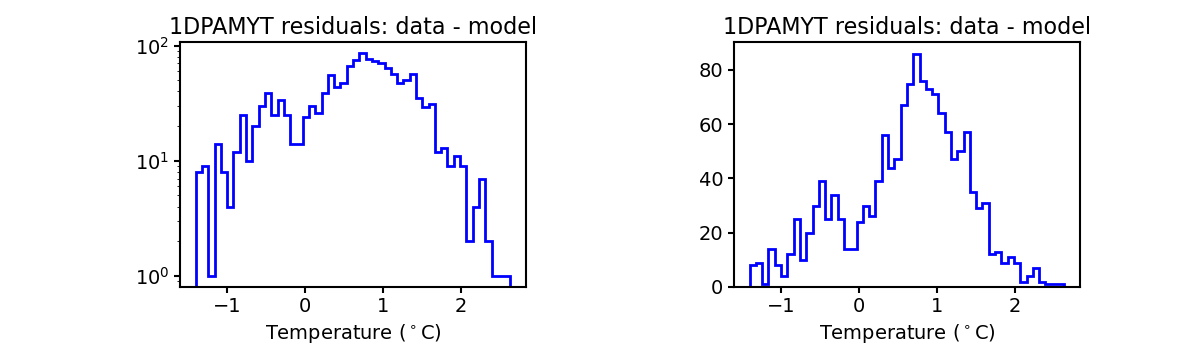

Note: 1DPAMYT residual histograms include only points where 1DPAMYT >= 20.0 C.

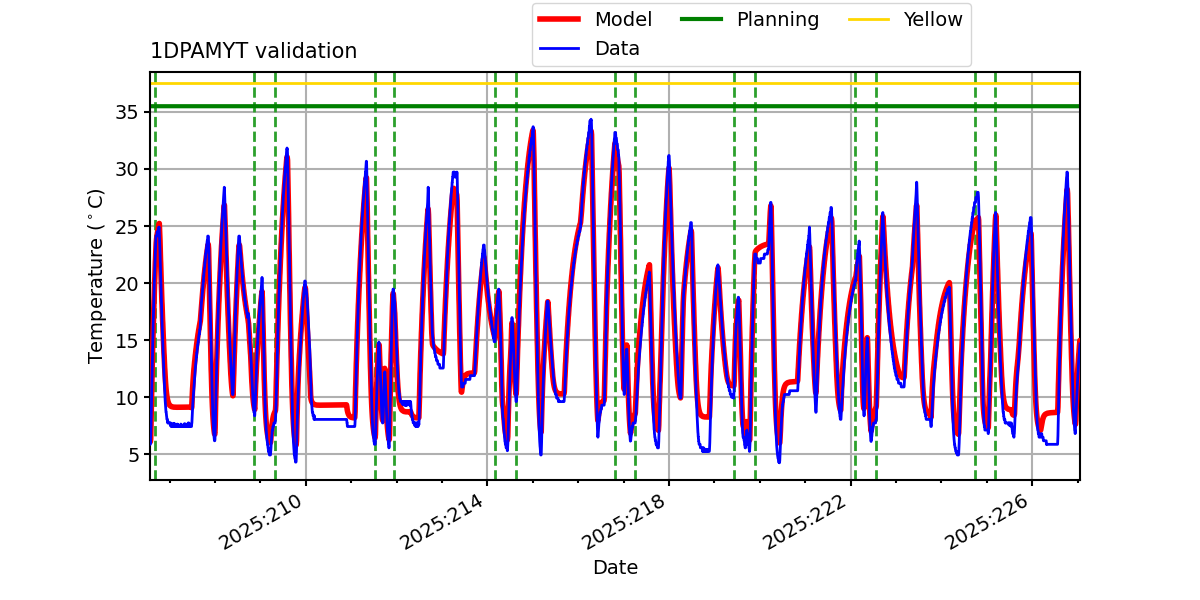

1dpamyt_valid.png 1dpamyt_valid_hist.png

PITCH

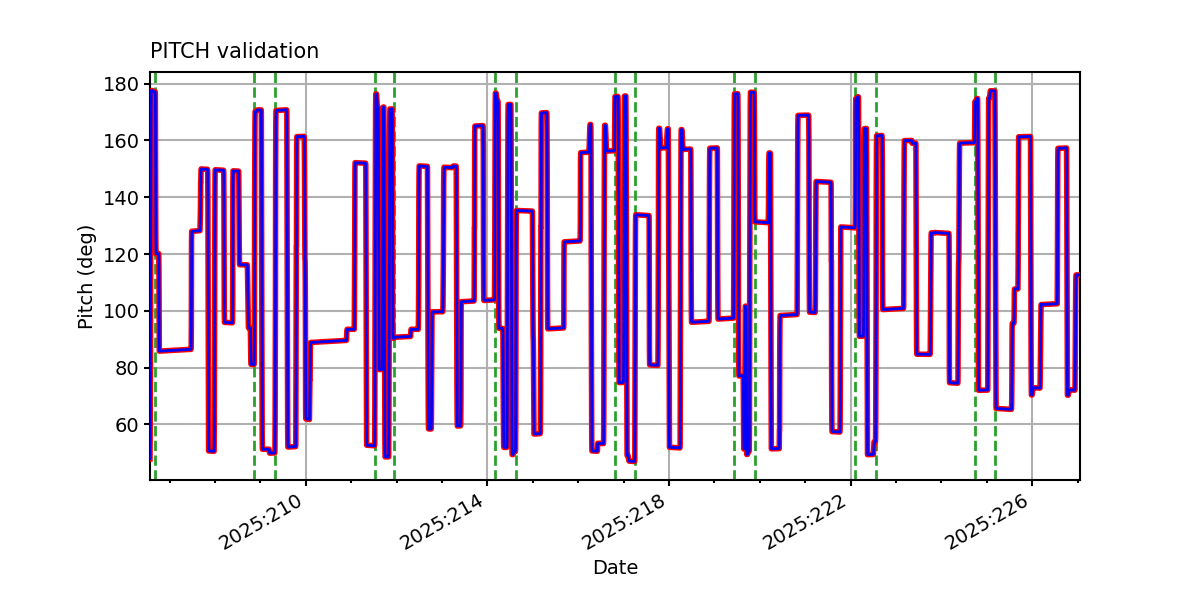

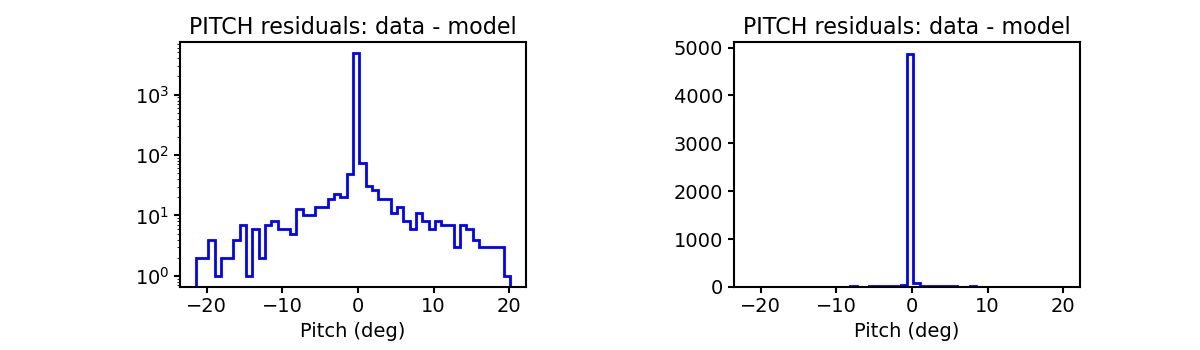

pitch_valid.png pitch_valid_hist.png

TSCPOS

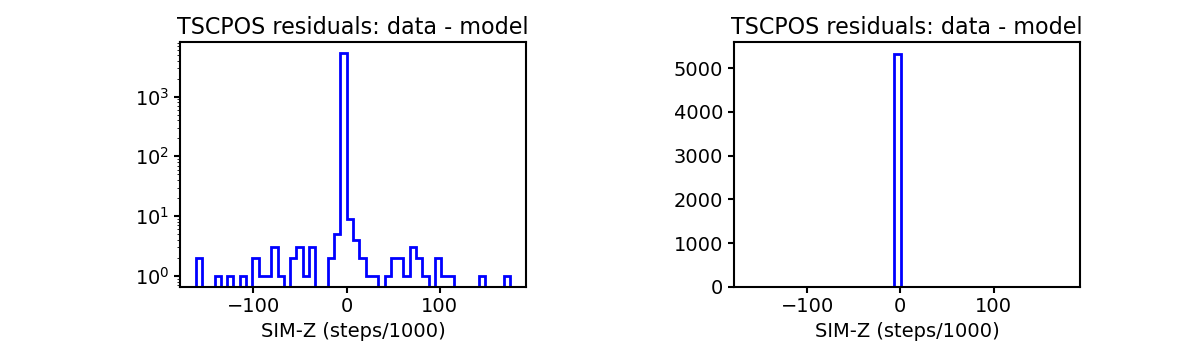

tscpos_valid.png tscpos_valid_hist.png

ROLL

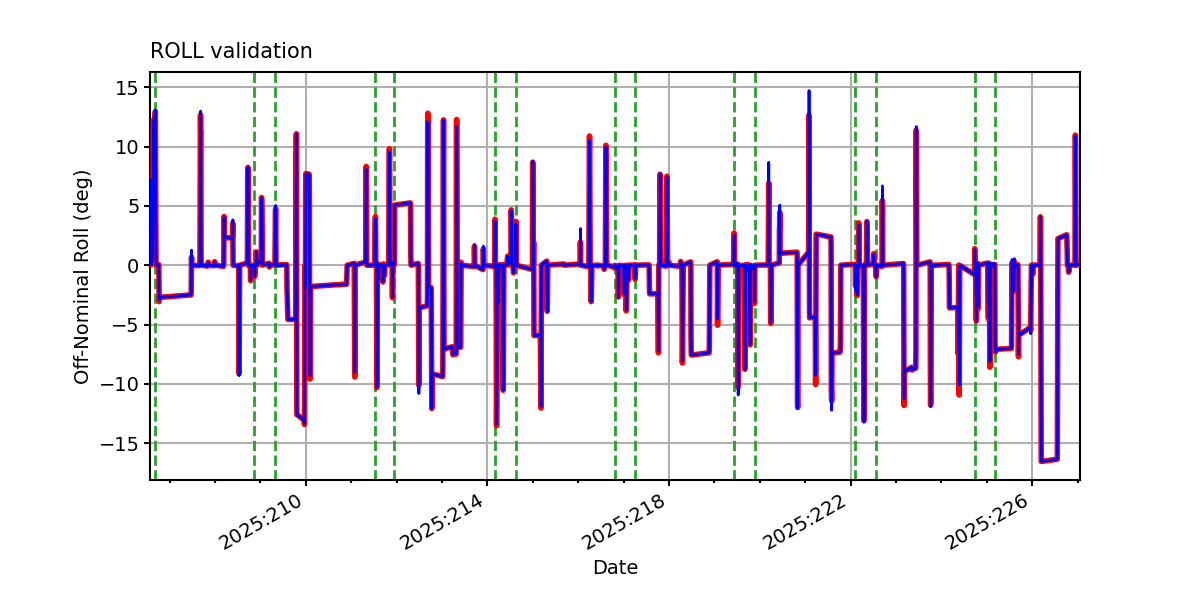

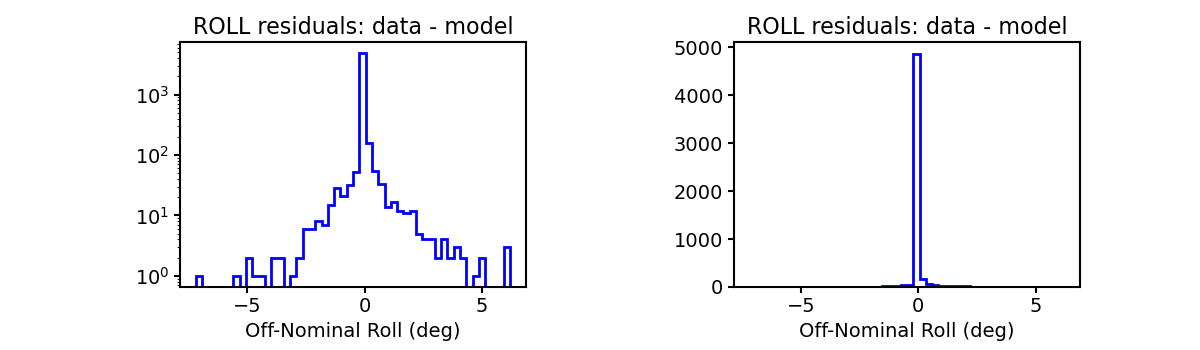

roll_valid.png roll_valid_hist.png

ACIS CCD/FEP Count
