DPAMYT Temperatures Check

Summary

Date start 2025:187:17:20:00.016
Date stop 2025:195:01:16:43.816
Model status OK
Load directory /data/acis/LoadReviews/2025/JUL0725/ofls
Run time Thu Jul 3 10:26:23 2025 by acisdude
Run log run.dat
Temperatures temperatures.dat
States states.dat

No 1DPAMYT Upper Limit Violations

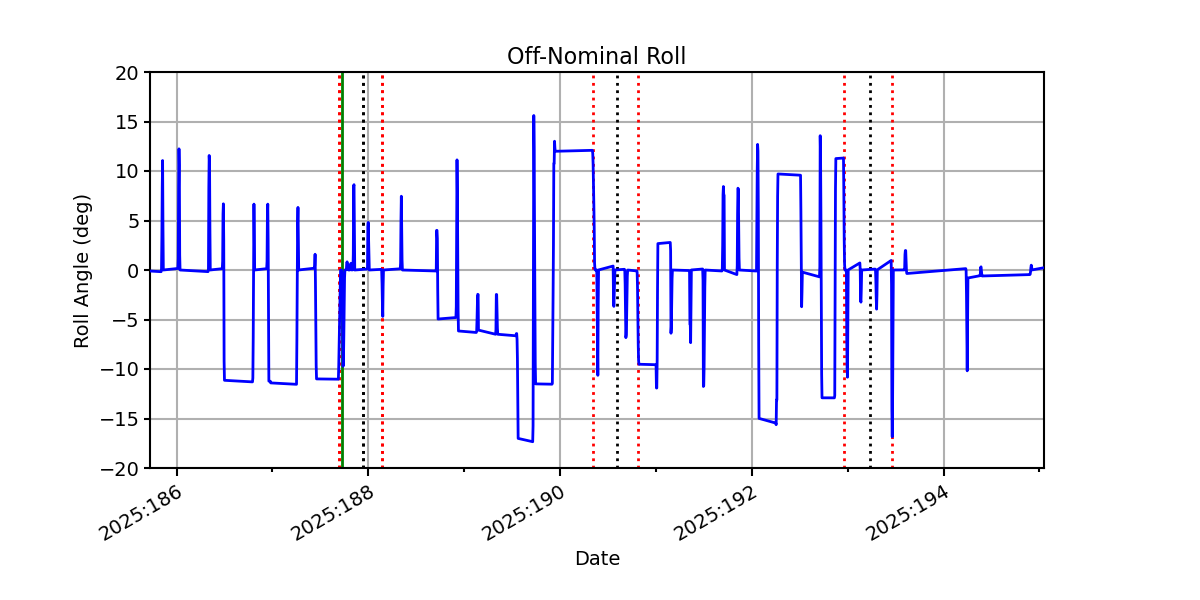

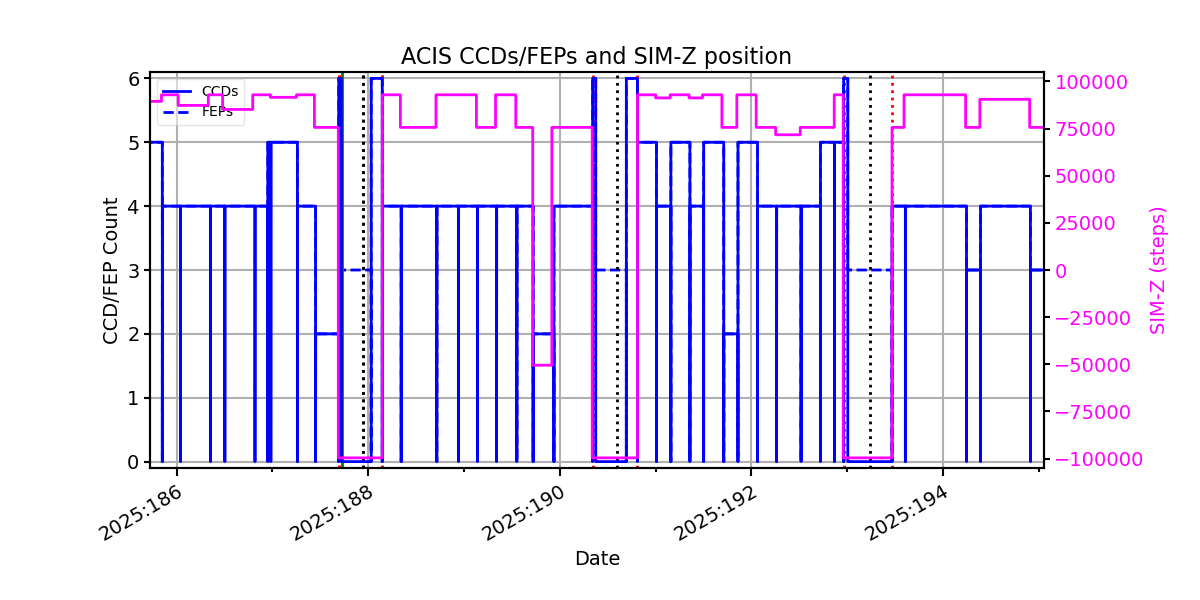

1dpamyt.png pow_sim.png roll.png

DPAMYT Model Validation

MSID quantiles

Note: Quantiles are calculated using only points where 1DPAMYT >= 20.0 C.

MSID 1% 5% 16% 50% 84% 95% 99%
1dpamyt -0.88 -0.44 -0.02 0.64 1.26 1.57 1.94
pitch -7.671 -0.176 -0.004 -0.000 0.004 0.366 10.157
tscpos -1 -1 -1 0 0 0 1
roll -1.724 -0.087 -0.007 0.000 0.007 0.109 1.941

Validation Violations

MSID Quantile Value Limit
PITCH 1 -7.671 3.00
PITCH 99 10.157 3.00

1DPAMYT

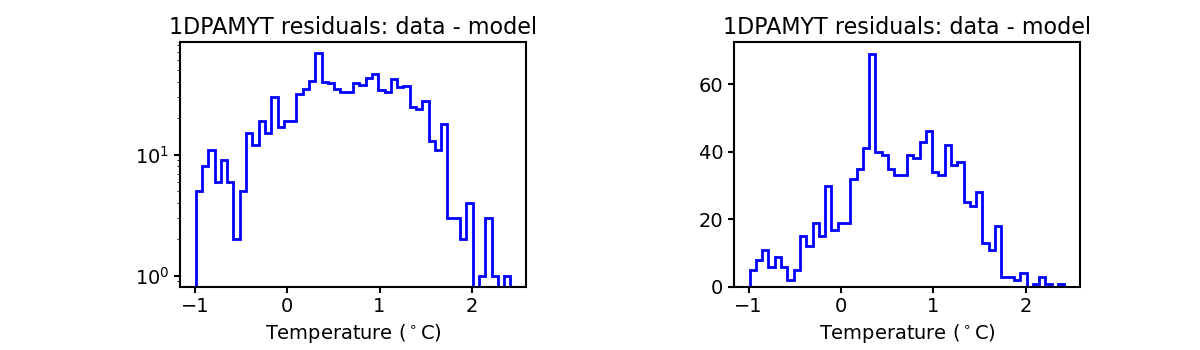

Note: 1DPAMYT residual histograms include only points where 1DPAMYT >= 20.0 C.

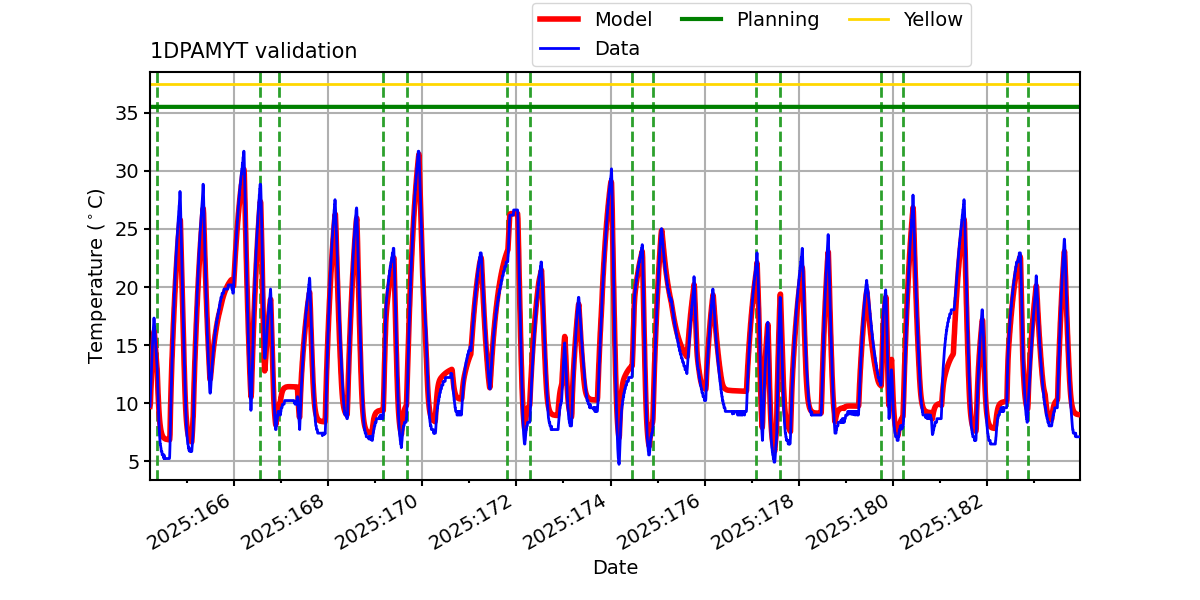

1dpamyt_valid.png 1dpamyt_valid_hist.png

PITCH

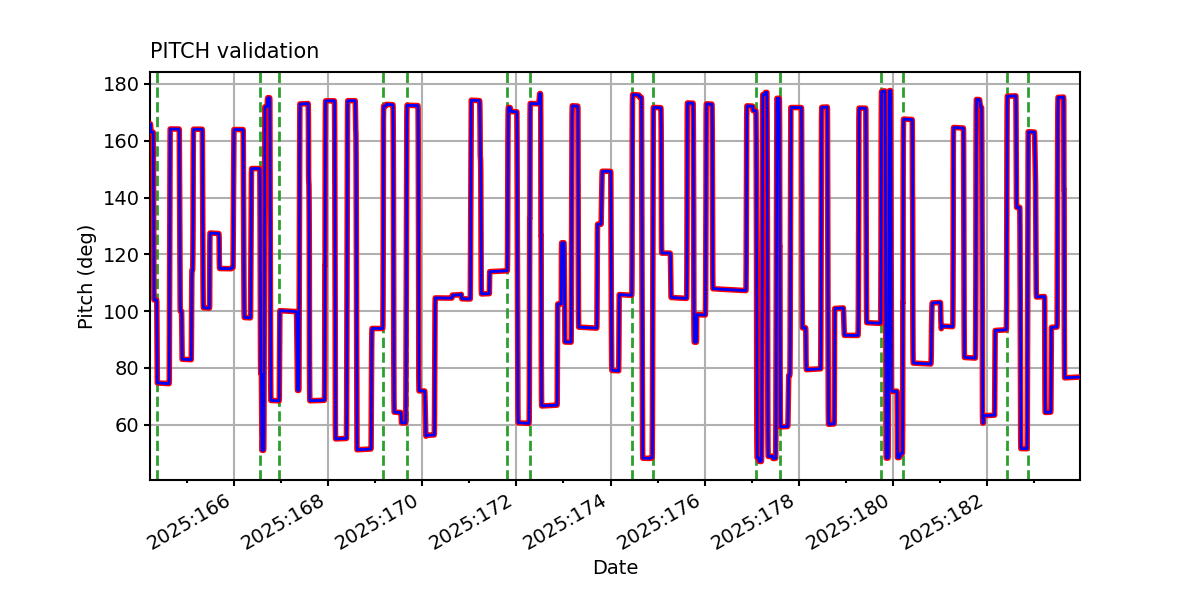

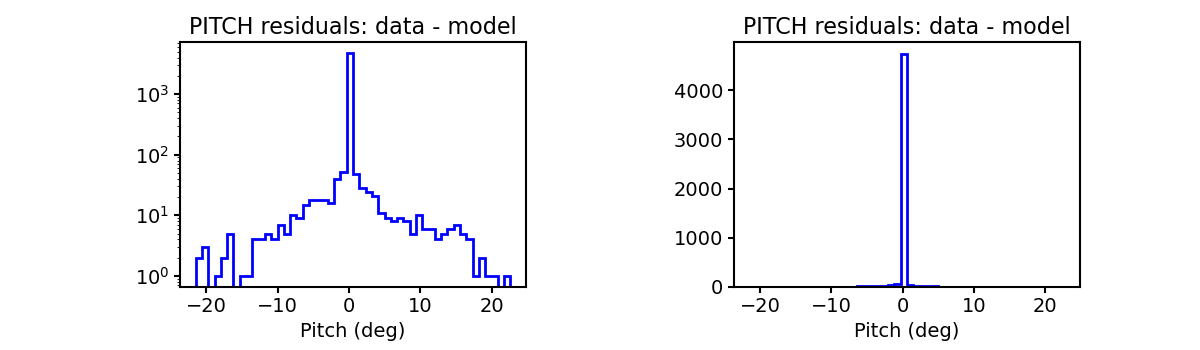

pitch_valid.png pitch_valid_hist.png

TSCPOS

tscpos_valid.png tscpos_valid_hist.png

ROLL

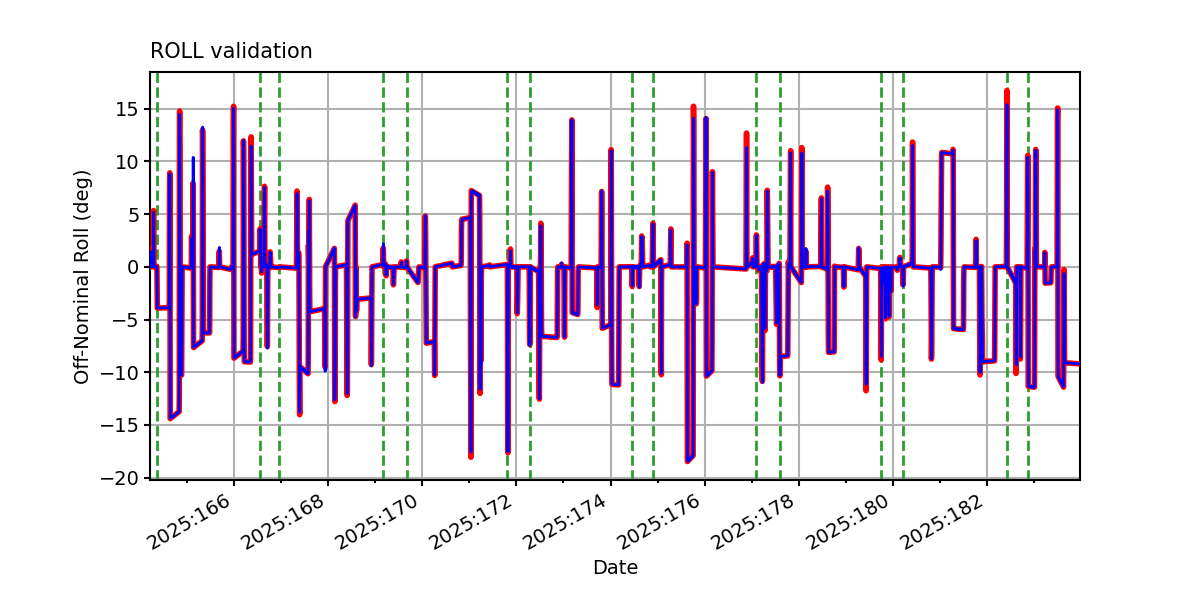

roll_valid.png roll_valid_hist.png

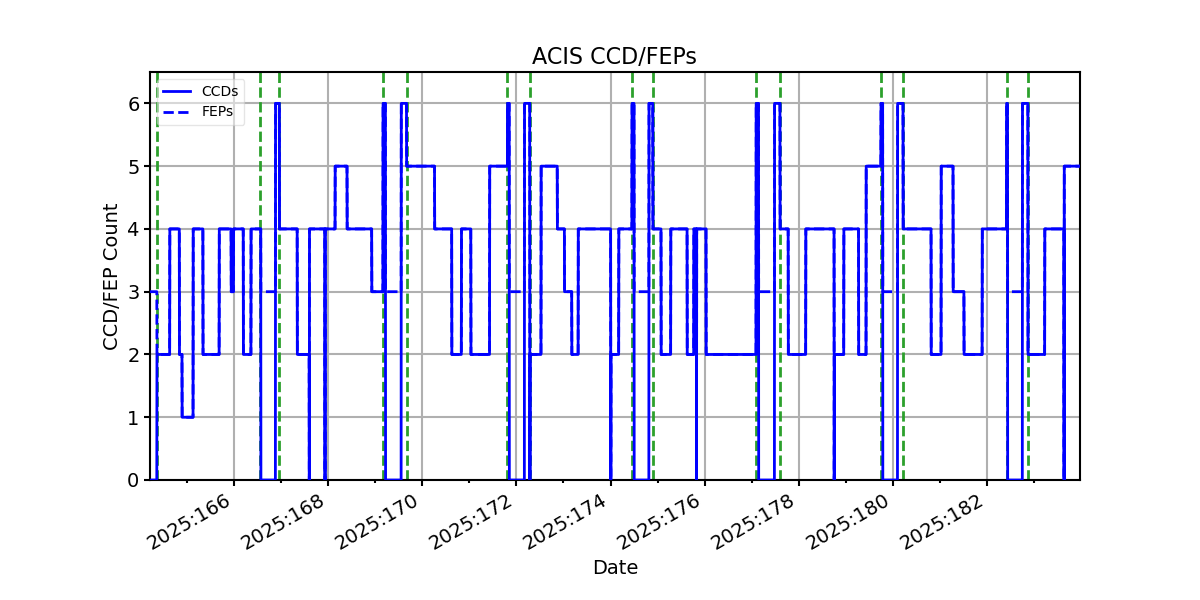

ACIS CCD/FEP Count
