DPAMYT Temperatures Check

Summary

Date start 2026:200:20:45:00.016
Date stop 2026:207:21:54:34.216
Model status OK
Load directory /data/acis/LoadReviews/2026/JUL2026/oflsa
Run time Wed Jul 15 08:18:25 2026 by acisdude
Run log run.dat
Temperatures temperatures.dat
States states.dat

No 1DPAMYT Upper Limit Violations

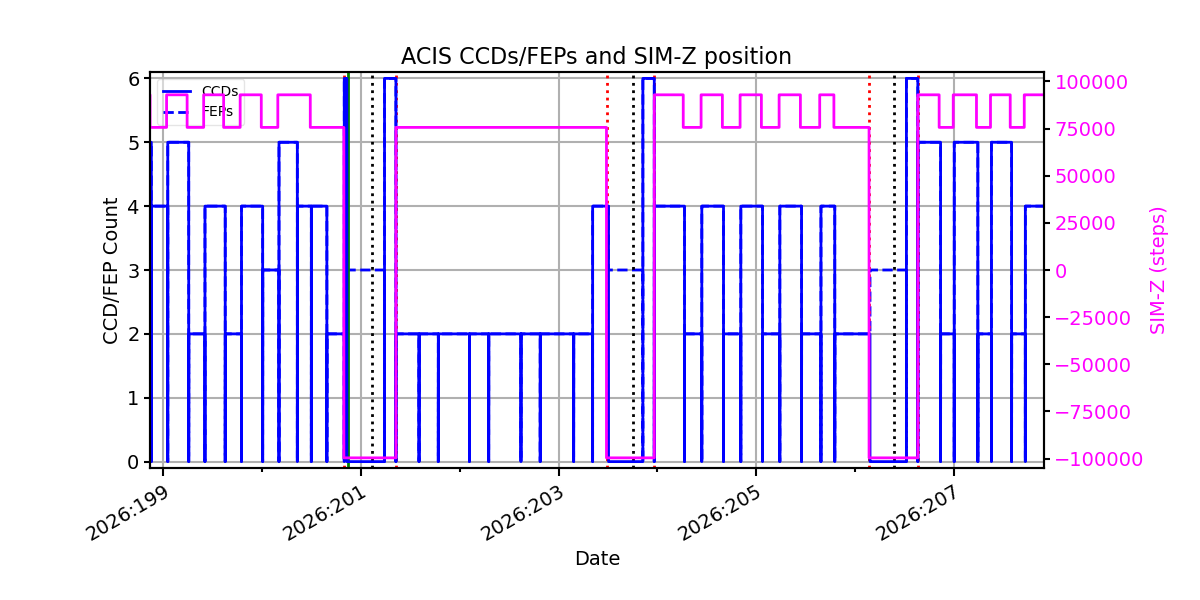

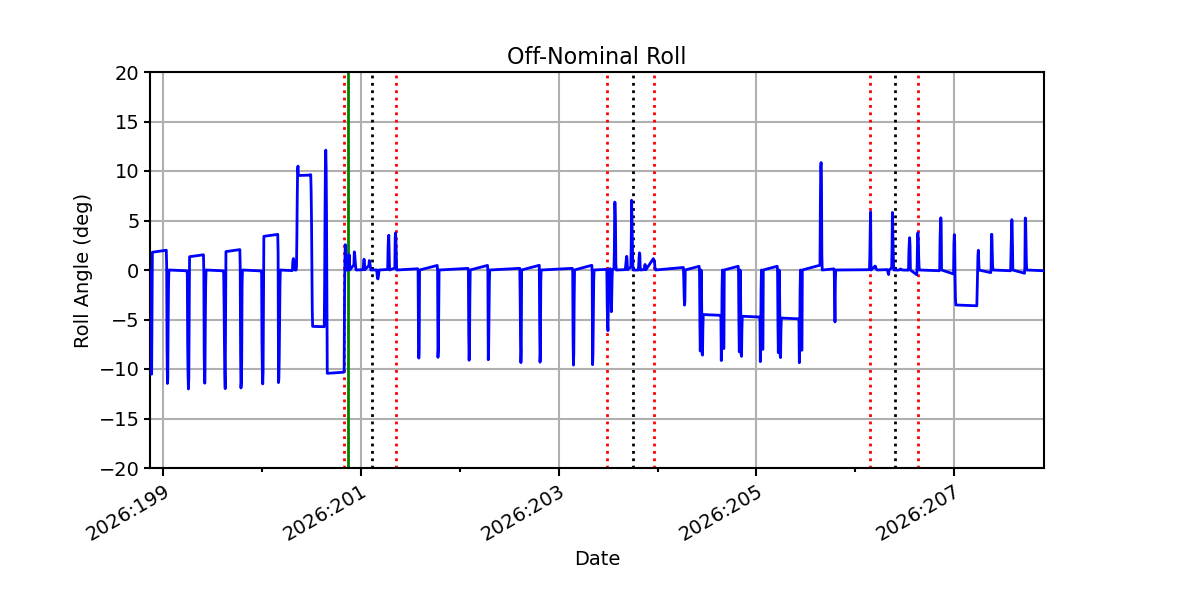

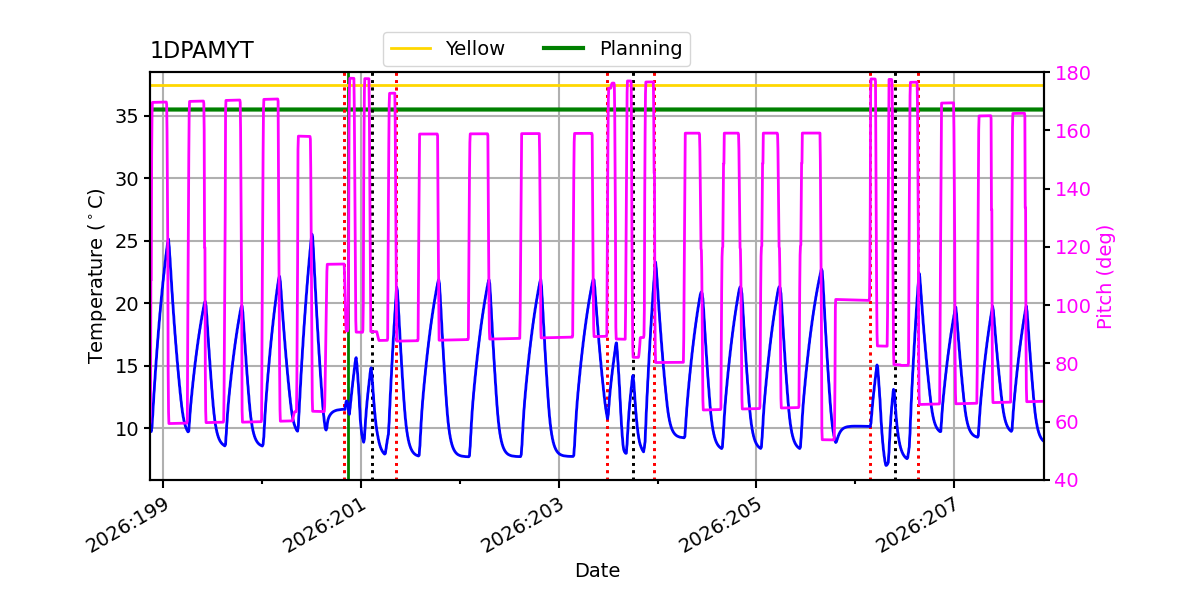

1dpamyt.png pow_sim.png roll.png

DPAMYT Model Validation

MSID quantiles

Note: Quantiles are calculated using only points where 1DPAMYT >= 20.0 C.

MSID 1% 5% 16% 50% 84% 95% 99%
1dpamyt -1.38 -0.95 -0.61 0.72 1.37 1.63 1.89
pitch -8.799 -0.443 -0.004 -0.000 0.004 0.286 10.598
tscpos -1 -1 -1 0 0 1 1
roll -1.953 -0.105 -0.007 0.000 0.006 0.099 1.870

Validation Violations

MSID Quantile Value Limit
PITCH 1 -8.799 3.00
PITCH 99 10.598 3.00

1DPAMYT

Note: 1DPAMYT residual histograms include only points where 1DPAMYT >= 20.0 C.

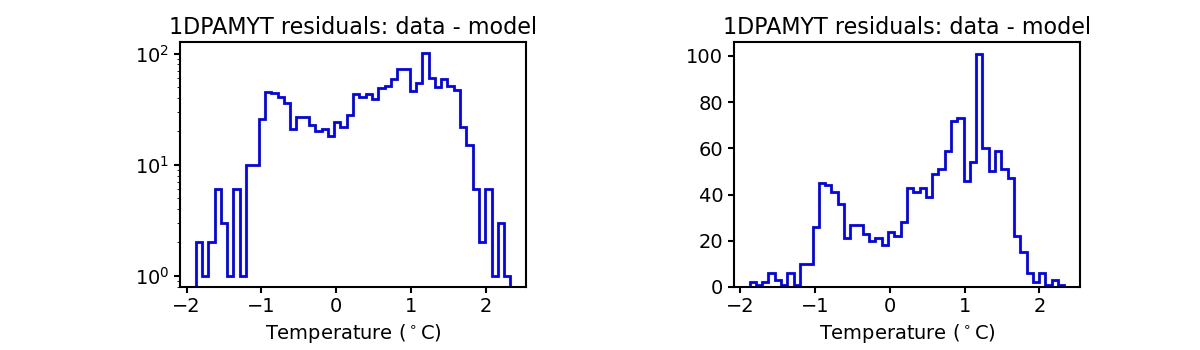

1dpamyt_valid.png 1dpamyt_valid_hist.png

PITCH

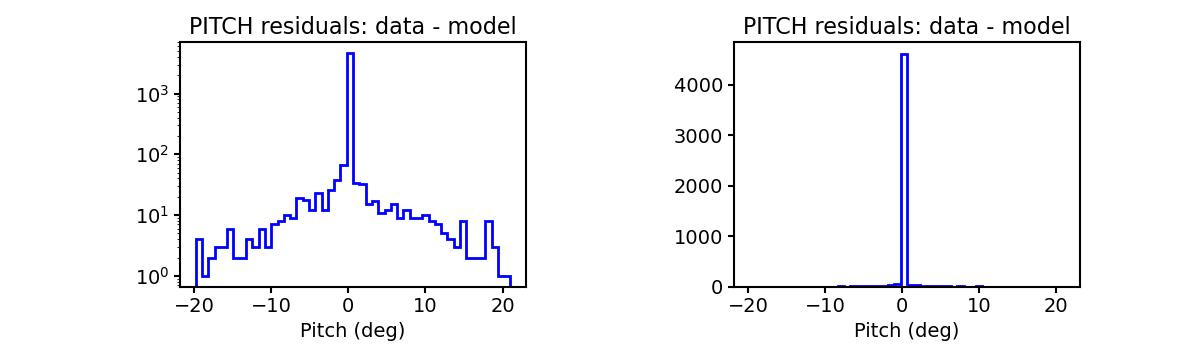

pitch_valid.png pitch_valid_hist.png

TSCPOS

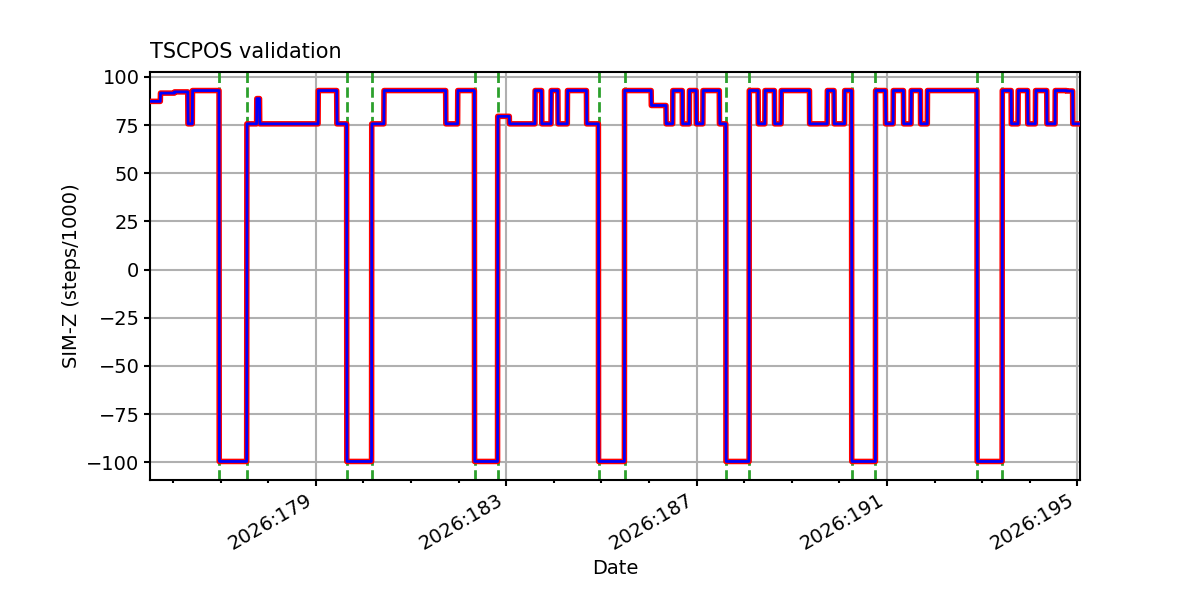

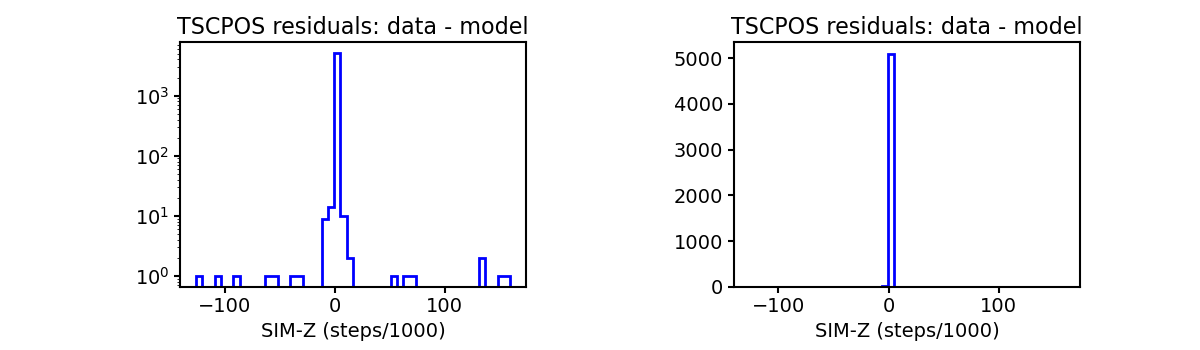

tscpos_valid.png tscpos_valid_hist.png

ROLL

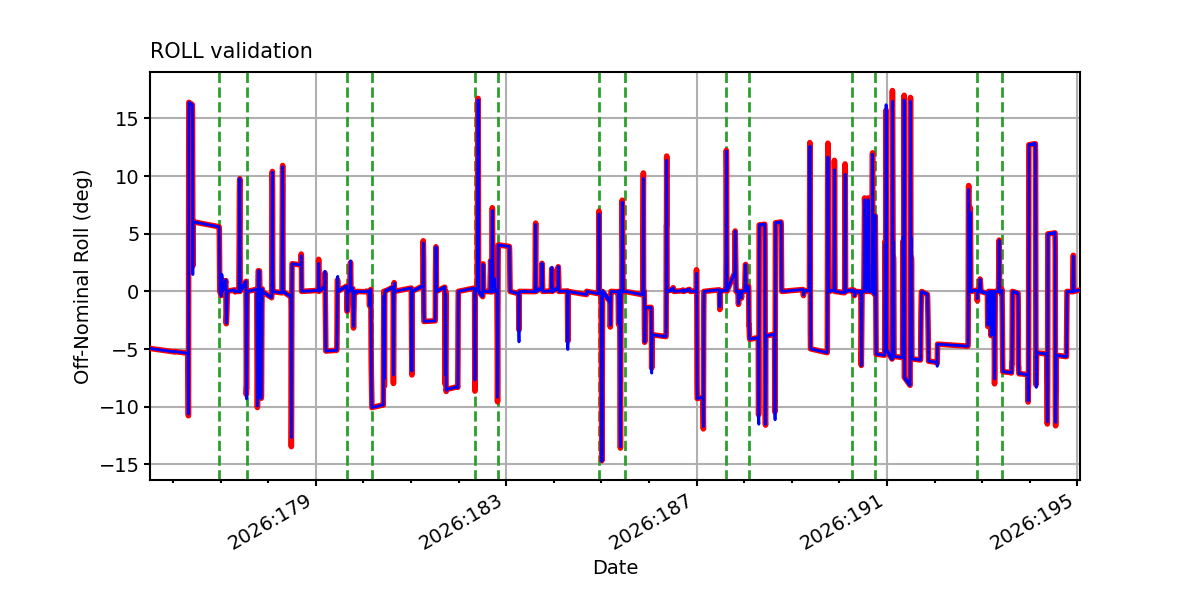

roll_valid.png roll_valid_hist.png

ACIS CCD/FEP Count
