DPAMYT Temperatures Check

Summary

Date start 2025:292:21:44:50.716
Date stop 2025:299:22:52:08.316
Model status OK
Load directory /data/acis/LoadReviews/2025/OCT2025/oflsa
Run time Thu Oct 16 19:19:51 2025 by acisdude
Run log run.dat
Temperatures temperatures.dat
States states.dat

No 1DPAMYT Upper Limit Violations

1dpamyt.png pow_sim.png roll.png

DPAMYT Model Validation

MSID quantiles

Note: Quantiles are calculated using only points where 1DPAMYT >= 20.0 C.

MSID 1% 5% 16% 50% 84% 95% 99%
1dpamyt -1.18 -0.74 -0.14 0.66 1.45 2.00 2.23
pitch -11.396 -1.347 -0.004 -0.000 0.004 1.227 11.847
tscpos -1 -1 -1 0 0 0 1
roll -2.089 -0.196 -0.008 0.000 0.009 0.338 2.337

Validation Violations

MSID Quantile Value Limit
1DPAMYT 99 2.23 2.00
PITCH 1 -11.396 3.00
PITCH 99 11.847 3.00

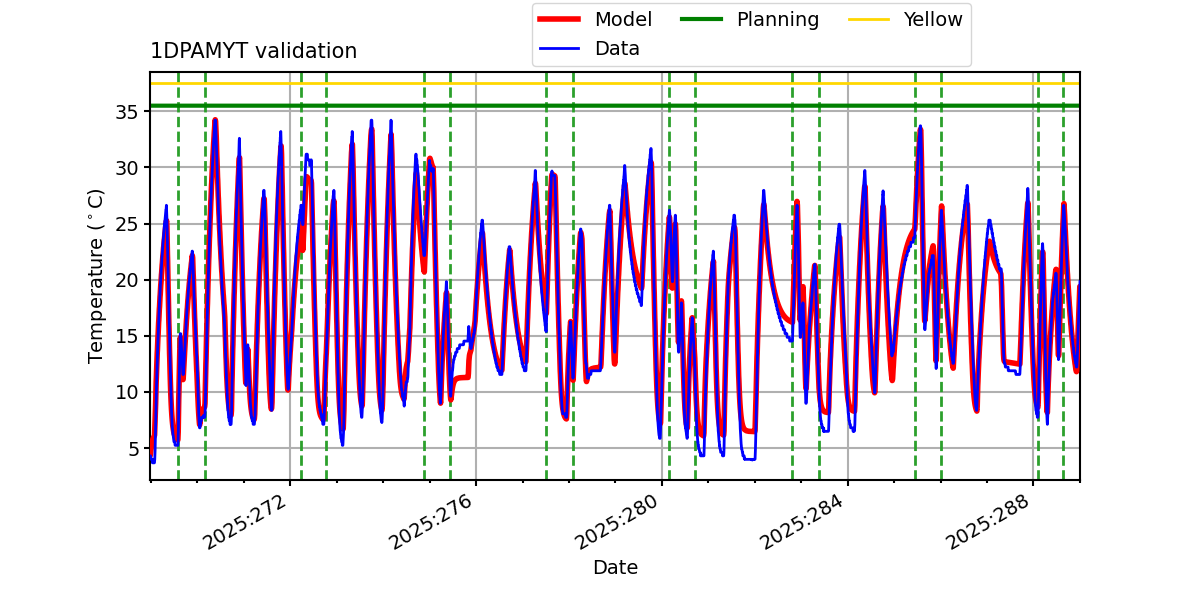

1DPAMYT

Note: 1DPAMYT residual histograms include only points where 1DPAMYT >= 20.0 C.

1dpamyt_valid.png 1dpamyt_valid_hist.png

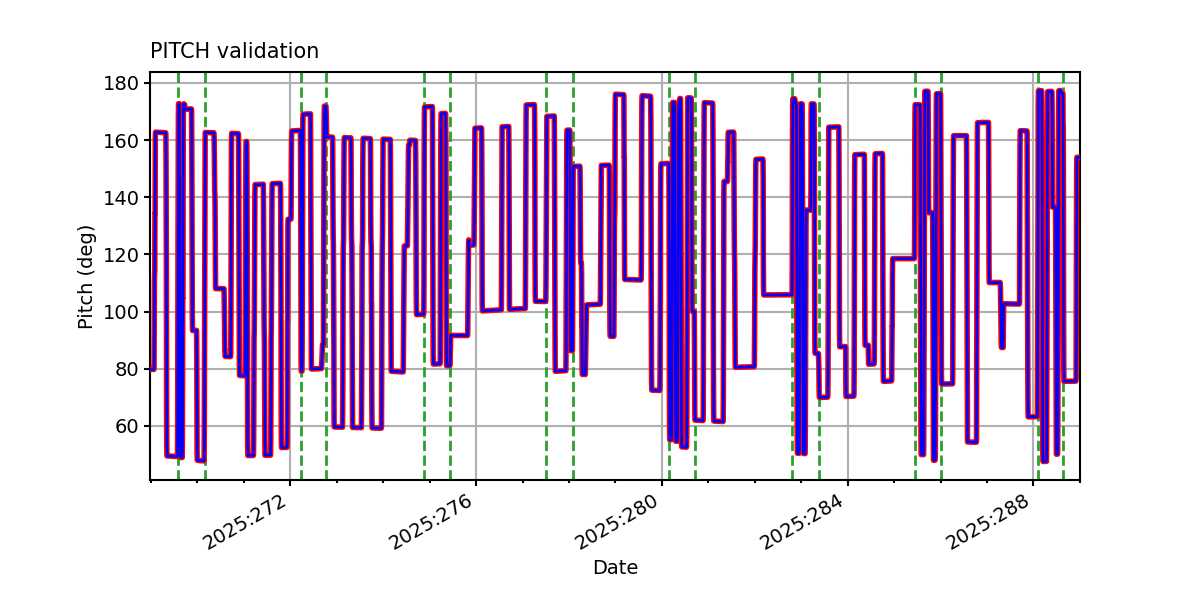

PITCH

pitch_valid.png pitch_valid_hist.png

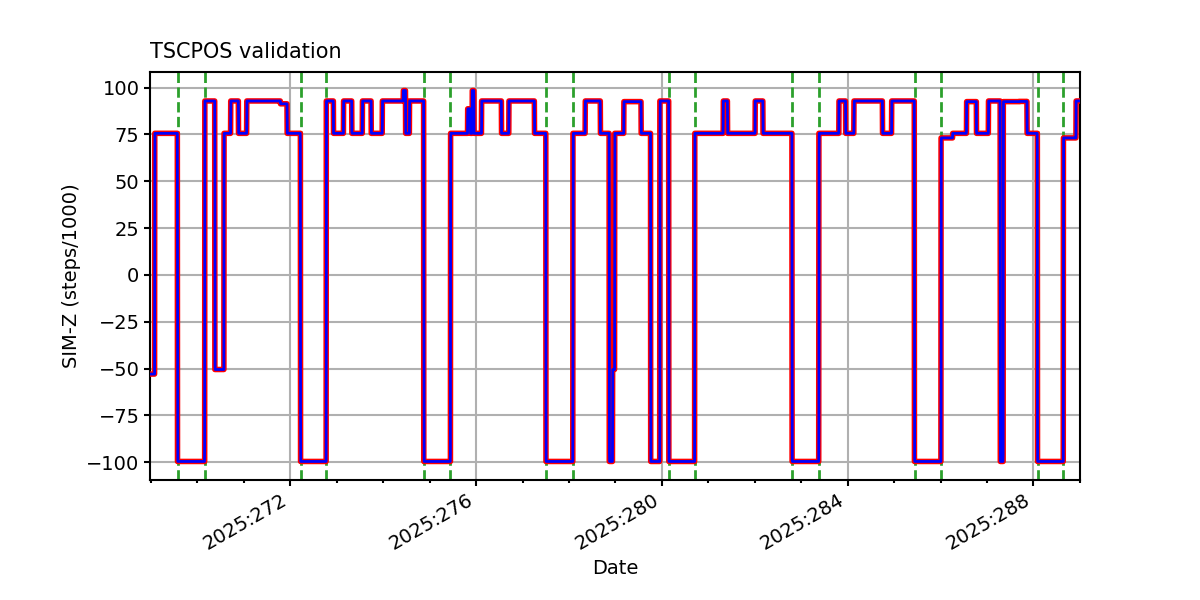

TSCPOS

tscpos_valid.png tscpos_valid_hist.png

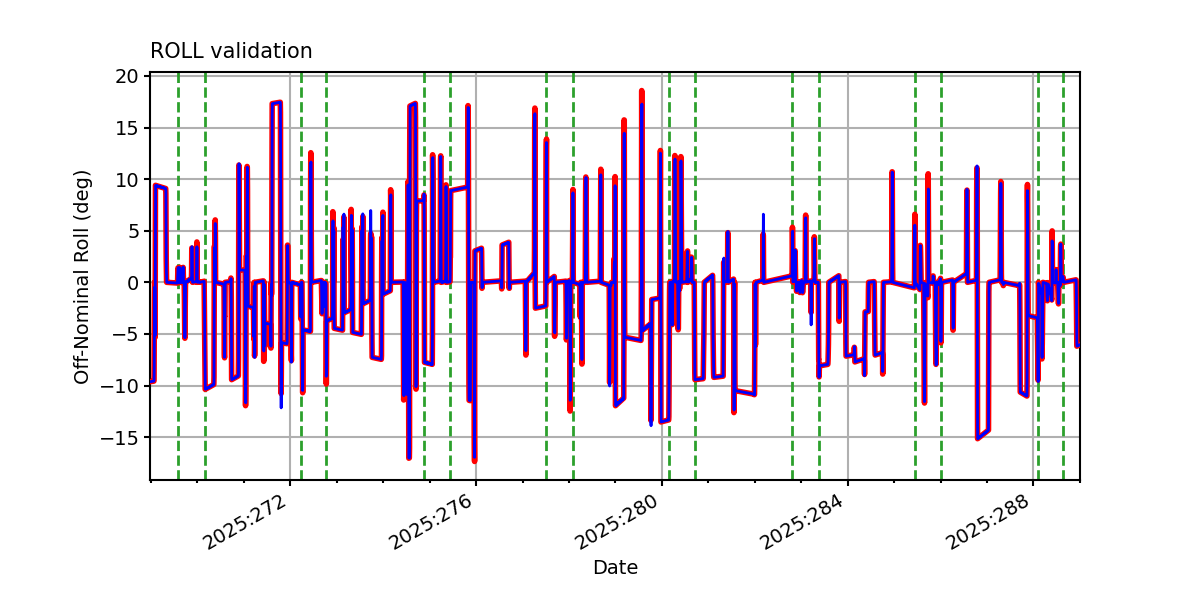

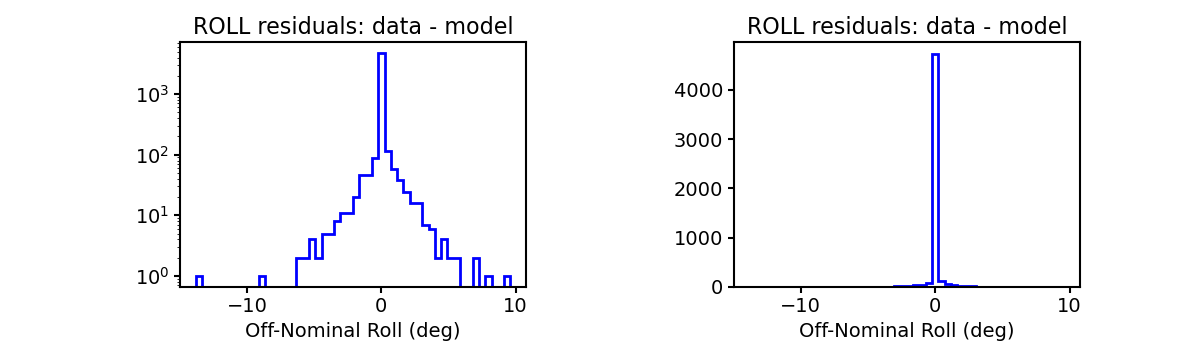

ROLL

roll_valid.png roll_valid_hist.png

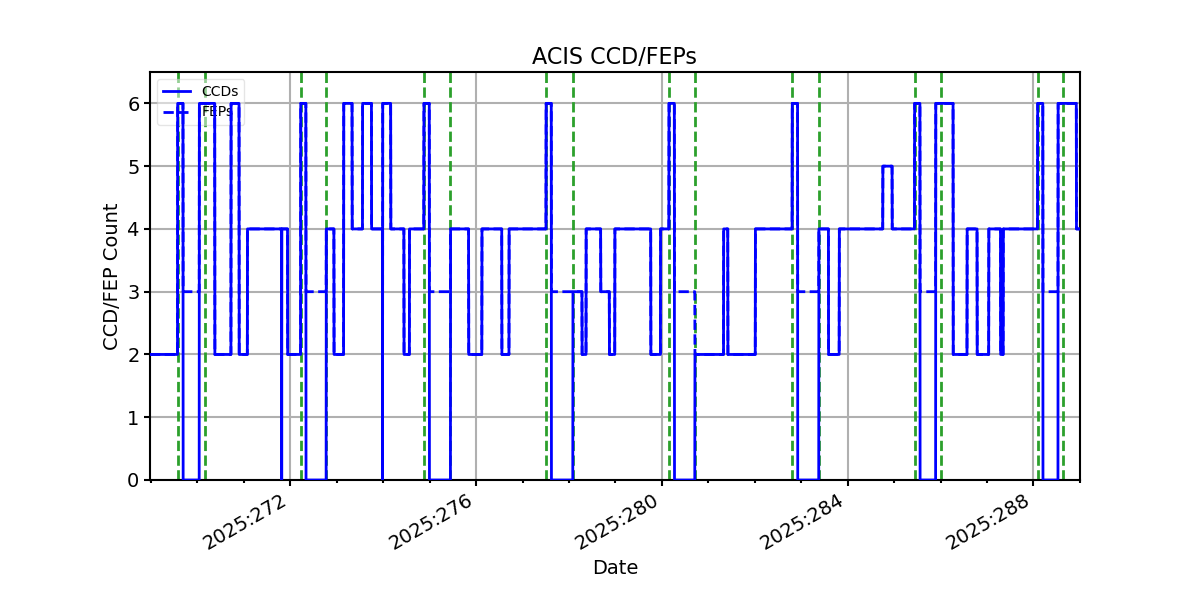

ACIS CCD/FEP Count
