DPAMYT Temperatures Check

Summary

Date start 2025:294:18:45:00.016
Date stop 2025:299:22:52:08.316
Model status OK
Load directory /data/acis/LoadReviews/2025/OCT2125/oflsa
Run time Sun Oct 19 17:13:06 2025 by acisdude
Run log run.dat
Temperatures temperatures.dat
States states.dat

No 1DPAMYT Upper Limit Violations

1dpamyt.png pow_sim.png roll.png

DPAMYT Model Validation

MSID quantiles

Note: Quantiles are calculated using only points where 1DPAMYT >= 20.0 C.

MSID 1% 5% 16% 50% 84% 95% 99%
1dpamyt -1.20 -0.69 -0.06 0.69 1.42 1.95 2.22
pitch -10.791 -1.196 -0.004 -0.000 0.004 0.927 11.876
tscpos -1 -1 -1 0 0 0 1
roll -1.976 -0.117 -0.008 0.000 0.009 0.298 2.326

Validation Violations

MSID Quantile Value Limit
1DPAMYT 99 2.22 2.00
PITCH 1 -10.791 3.00
PITCH 99 11.876 3.00

1DPAMYT

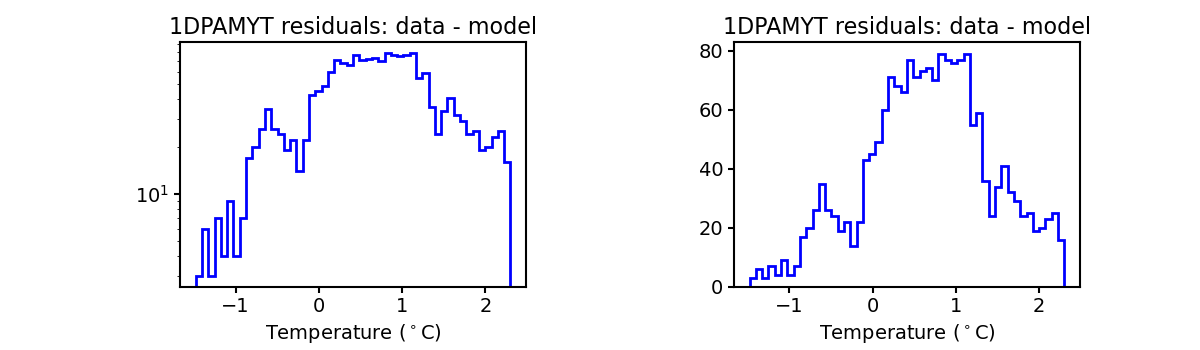

Note: 1DPAMYT residual histograms include only points where 1DPAMYT >= 20.0 C.

1dpamyt_valid.png 1dpamyt_valid_hist.png

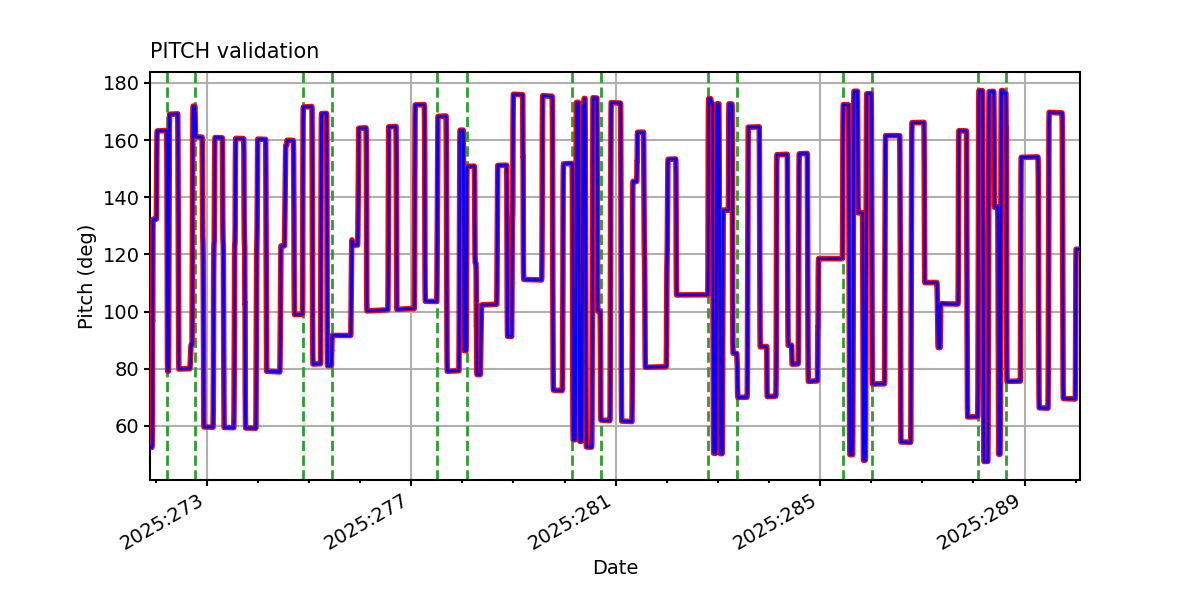

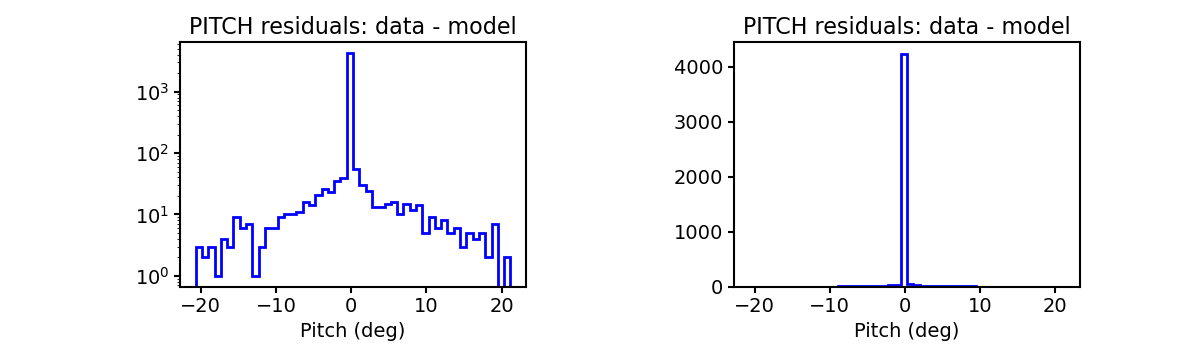

PITCH

pitch_valid.png pitch_valid_hist.png

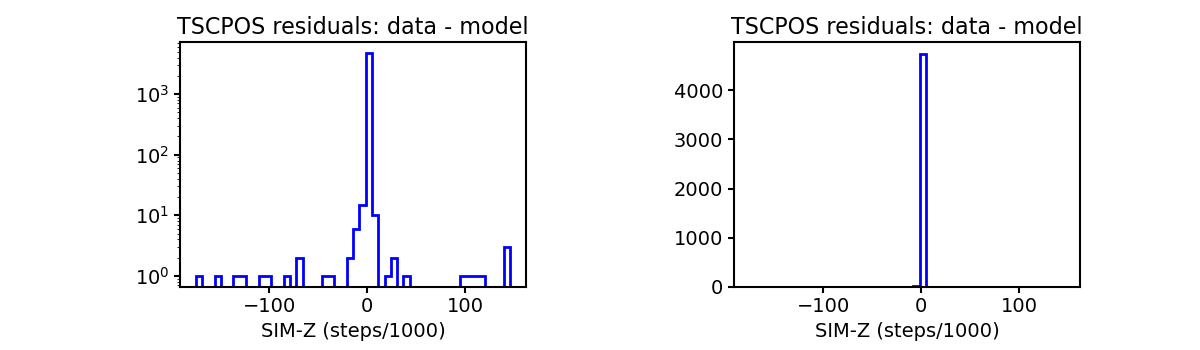

TSCPOS

tscpos_valid.png tscpos_valid_hist.png

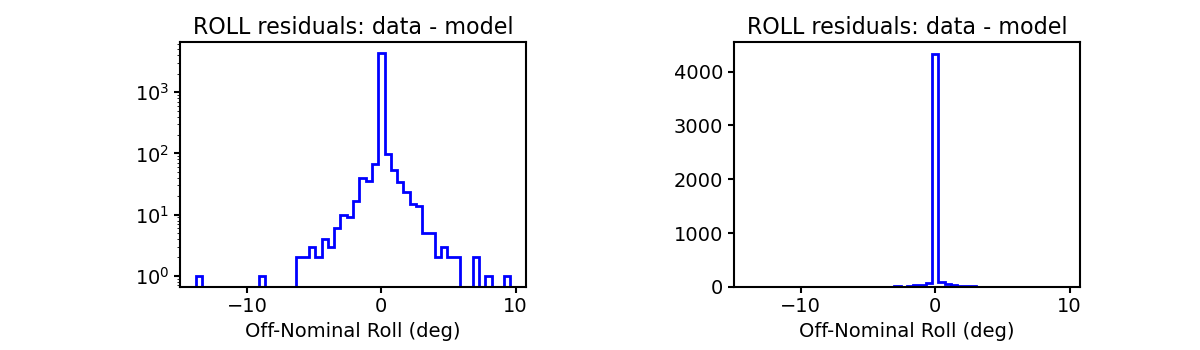

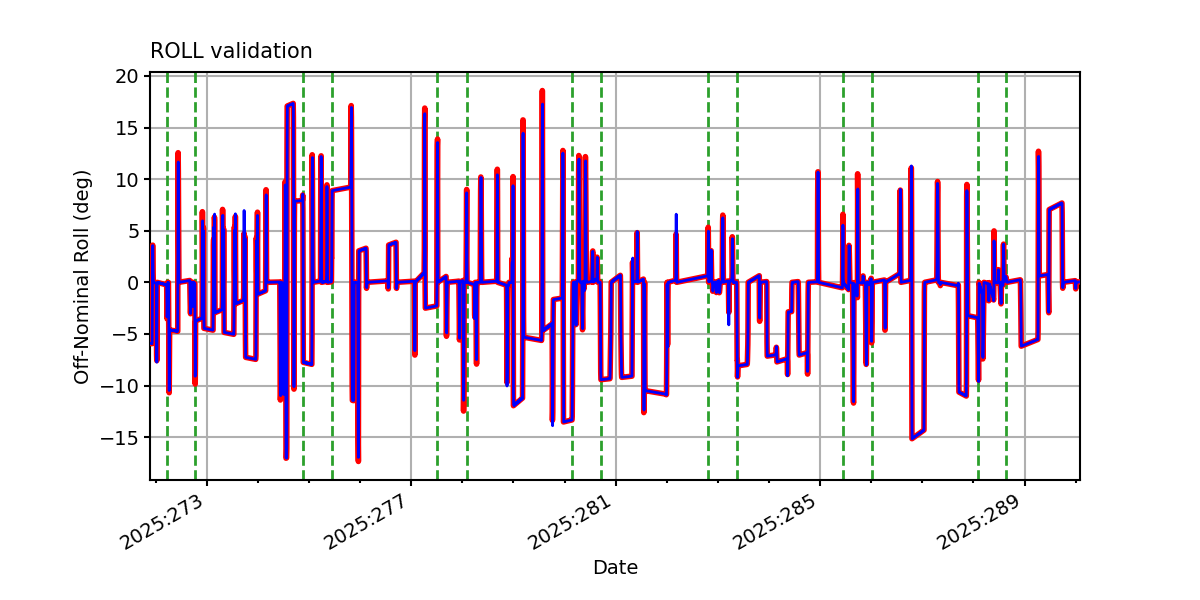

ROLL

roll_valid.png roll_valid_hist.png

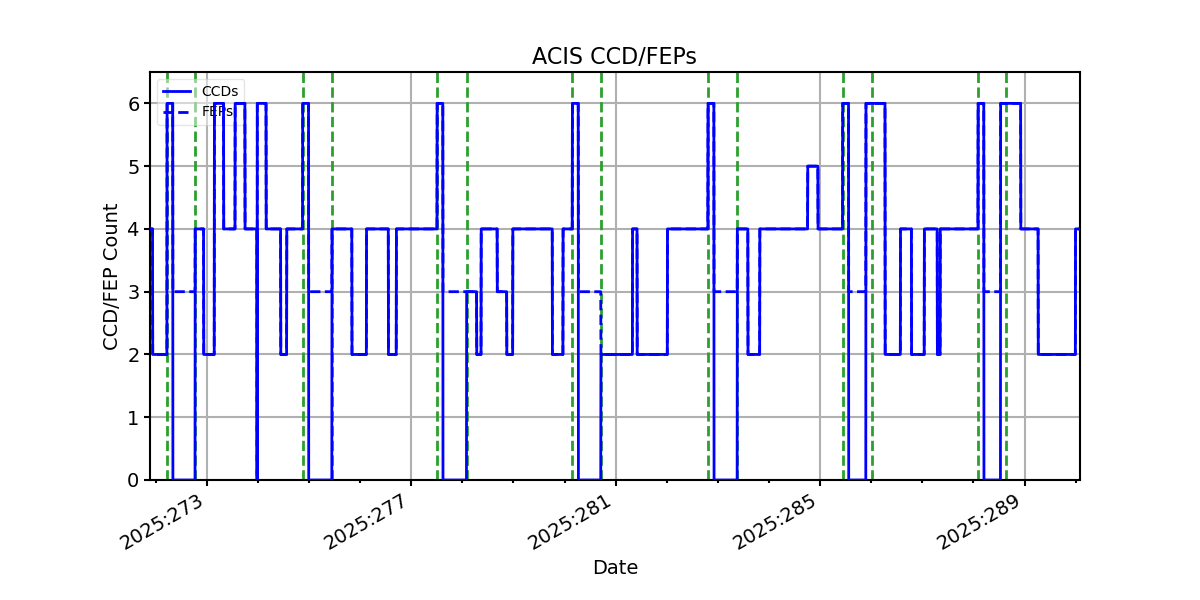

ACIS CCD/FEP Count
