DPAMYT Temperatures Check

Summary

Date start 2025:295:21:30:00.016
Date stop 2025:299:22:52:08.316
Model status OK
Load directory /data/acis/LoadReviews/2025/OCT2225/oflsa
Run time Mon Oct 20 22:02:50 2025 by acisdude
Run log run.dat
Temperatures temperatures.dat
States states.dat

No 1DPAMYT Upper Limit Violations

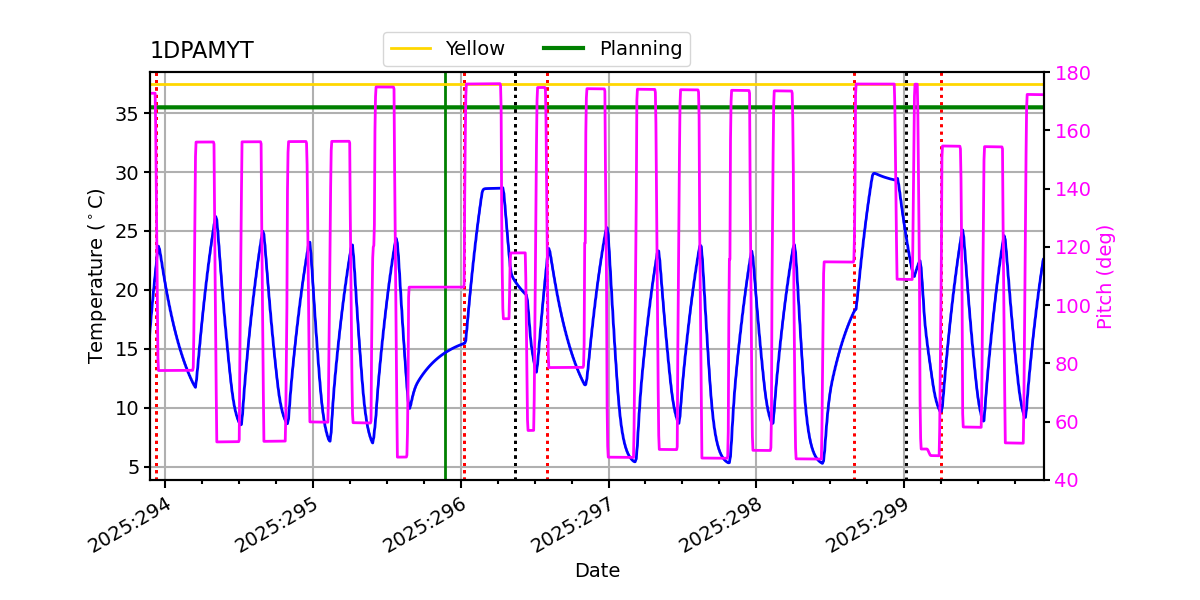

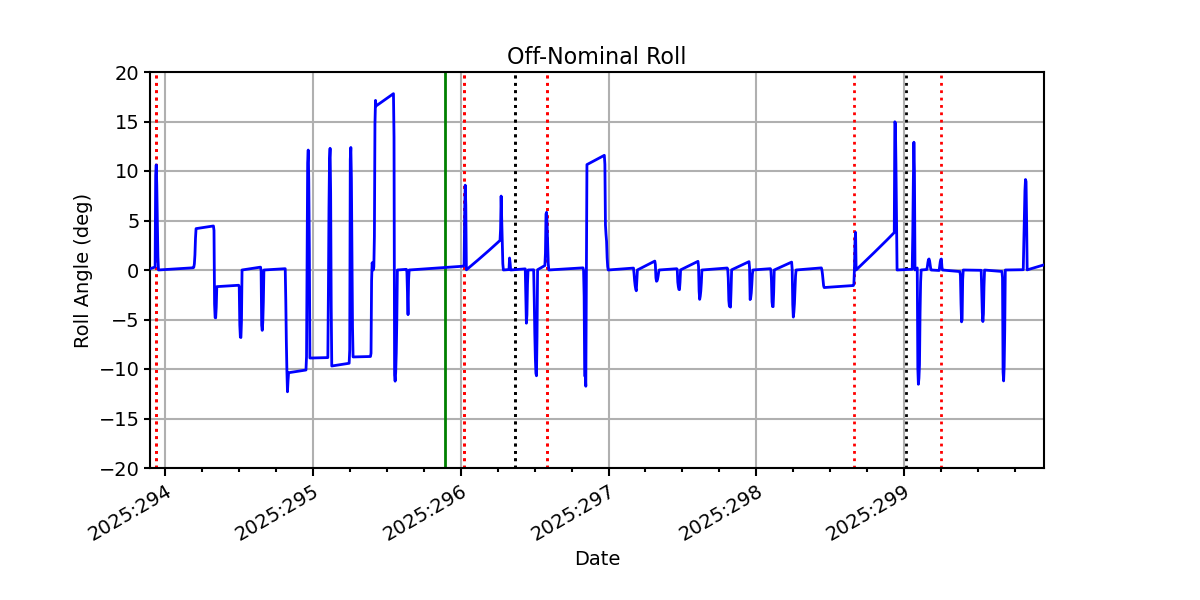

1dpamyt.png pow_sim.png roll.png

DPAMYT Model Validation

MSID quantiles

Note: Quantiles are calculated using only points where 1DPAMYT >= 20.0 C.

MSID 1% 5% 16% 50% 84% 95% 99%
1dpamyt -1.21 -0.71 -0.10 0.65 1.30 1.89 2.22
pitch -10.614 -1.241 -0.004 -0.000 0.004 0.821 12.240
tscpos -1 -1 -1 0 0 0 1
roll -2.049 -0.104 -0.007 0.000 0.009 0.284 2.326

Validation Violations

MSID Quantile Value Limit
1DPAMYT 99 2.22 2.00
PITCH 1 -10.614 3.00
PITCH 99 12.24 3.00

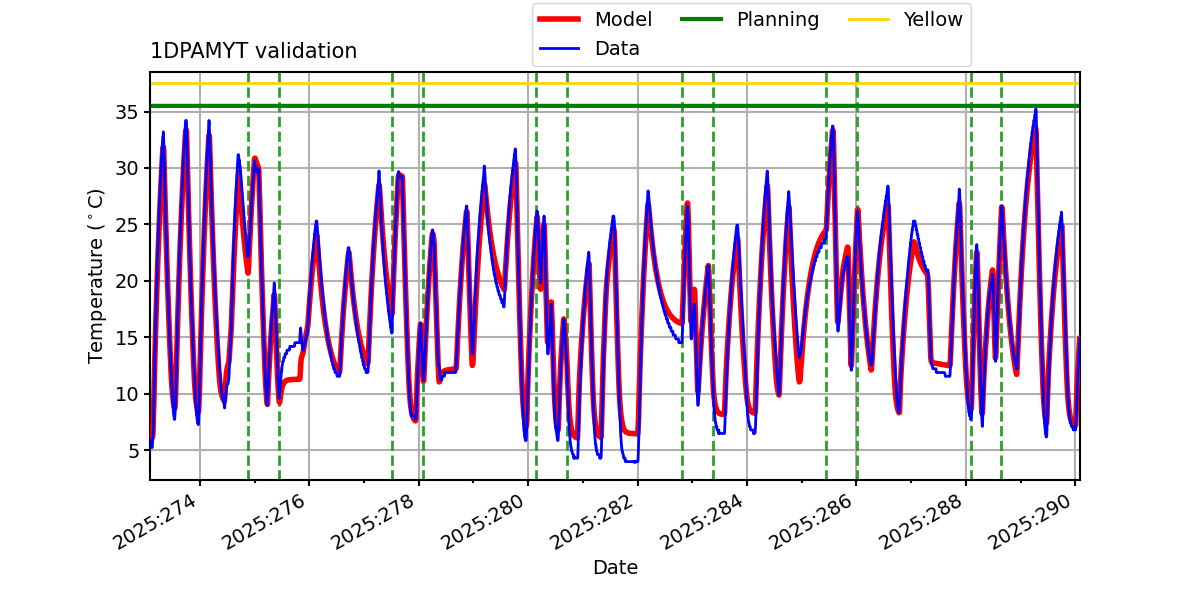

1DPAMYT

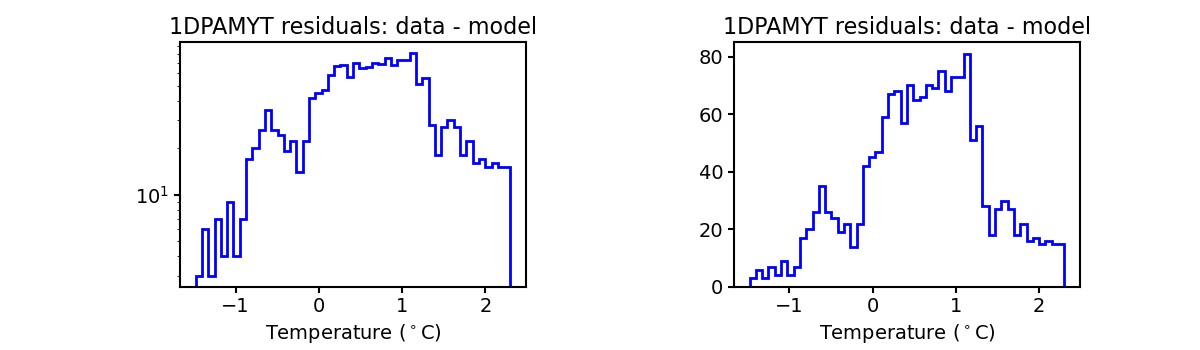

Note: 1DPAMYT residual histograms include only points where 1DPAMYT >= 20.0 C.

1dpamyt_valid.png 1dpamyt_valid_hist.png

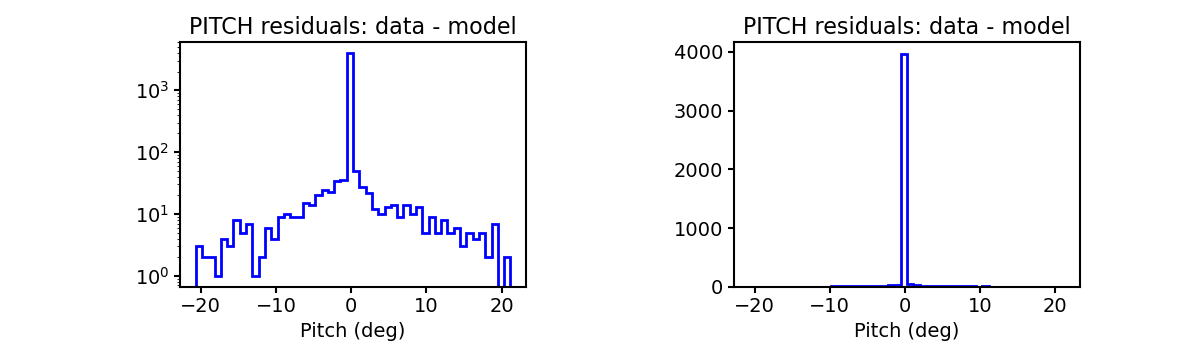

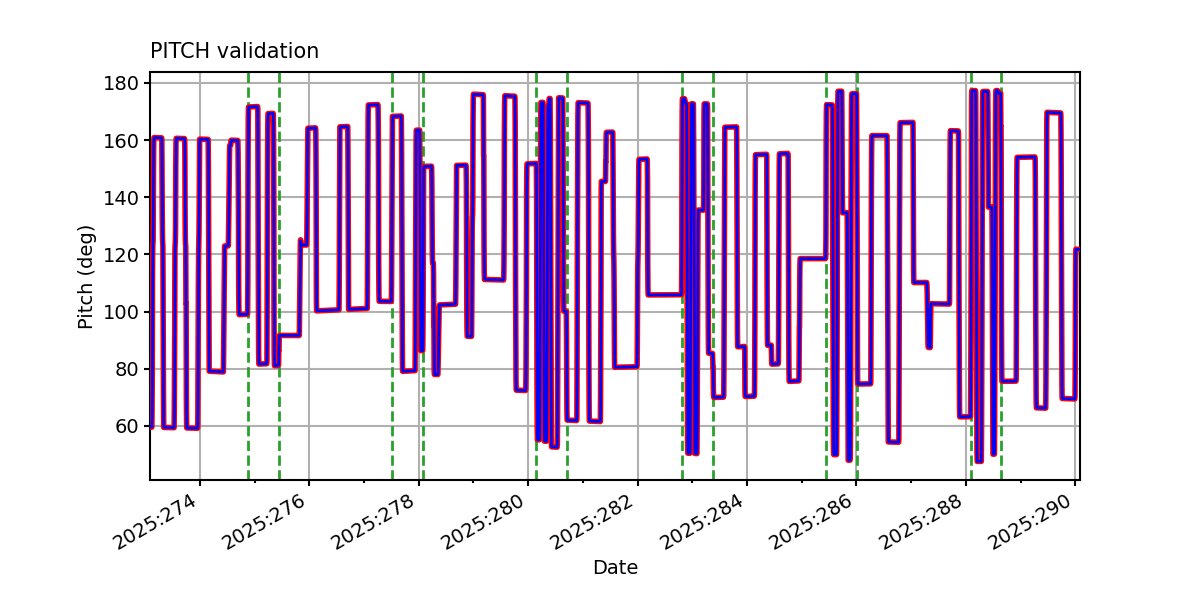

PITCH

pitch_valid.png pitch_valid_hist.png

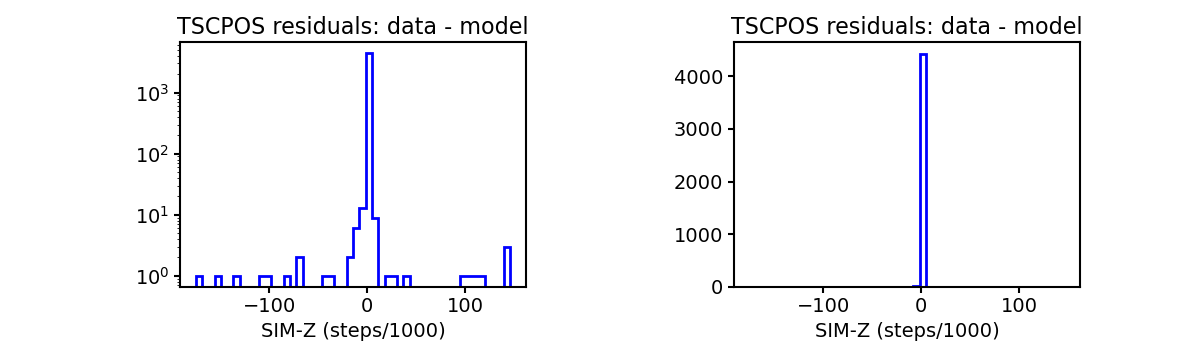

TSCPOS

tscpos_valid.png tscpos_valid_hist.png

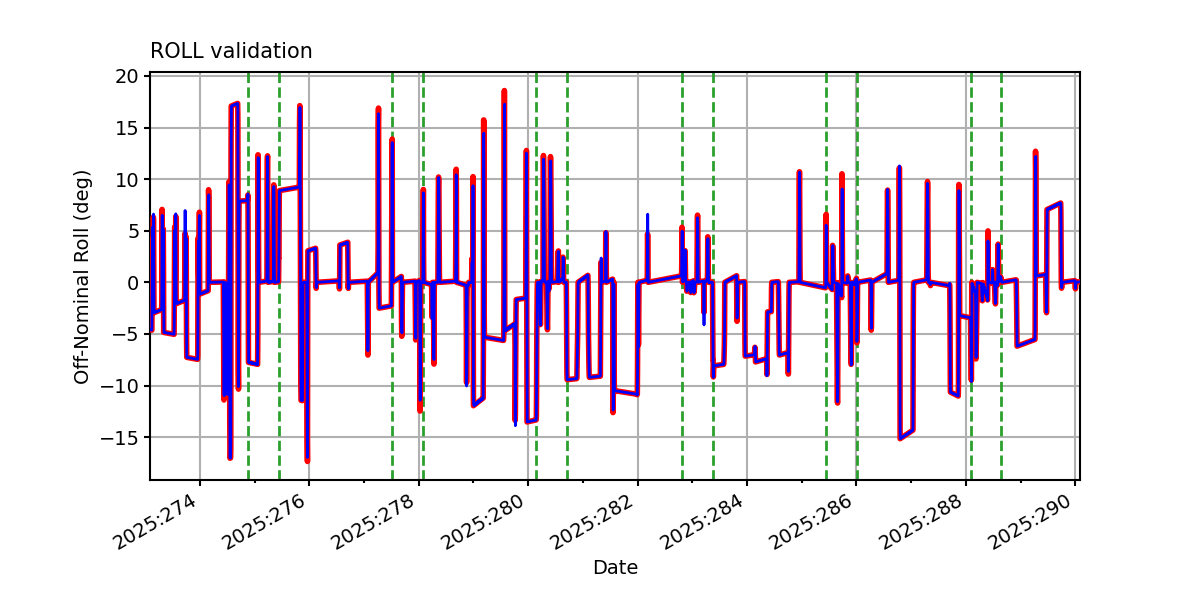

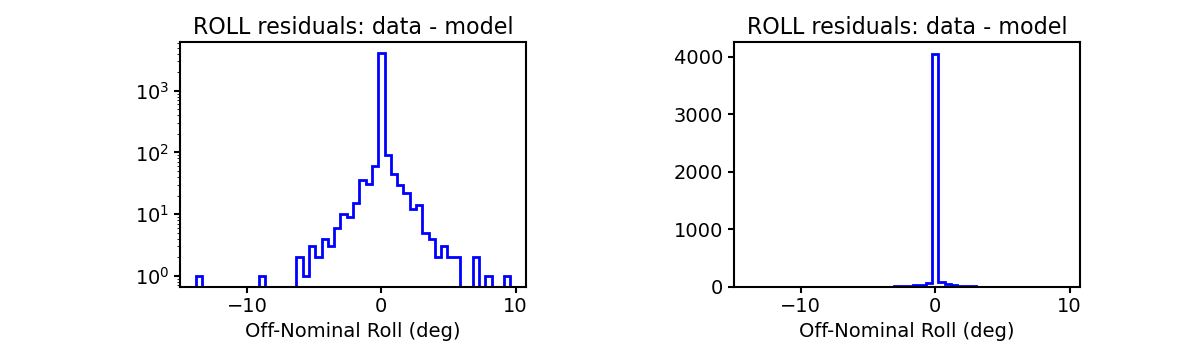

ROLL

roll_valid.png roll_valid_hist.png

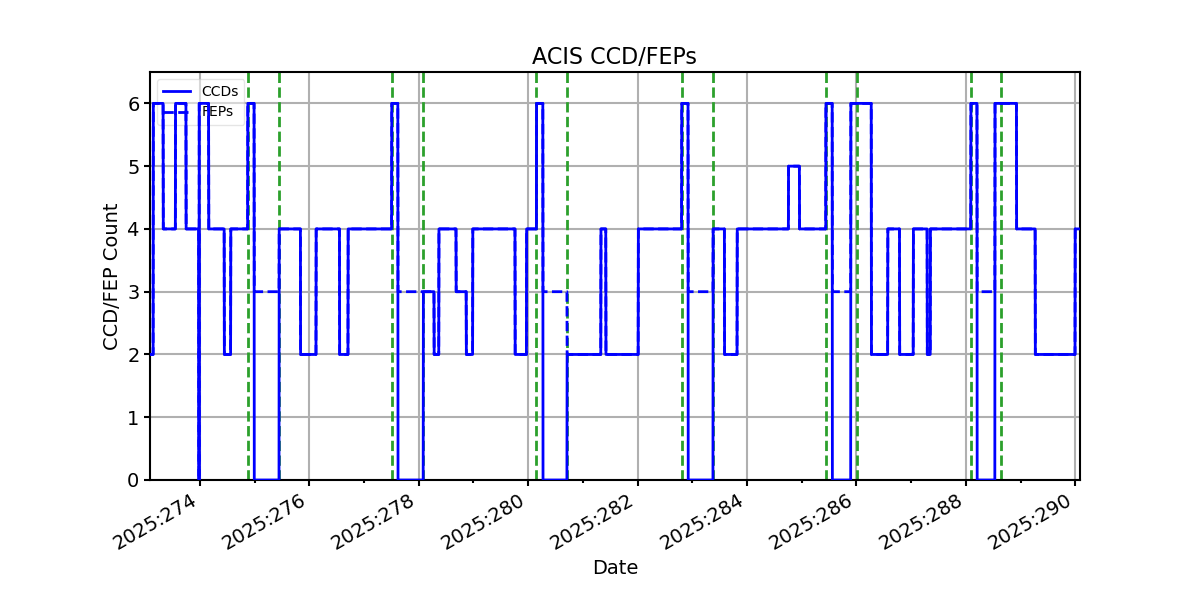

ACIS CCD/FEP Count
