FEP1_MONG Temperatures Check

Summary

Date start 2025:187:17:20:00.016
Date stop 2025:195:01:16:43.816
Model status OK
Load directory /data/acis/LoadReviews/2025/JUL0725/ofls
Run time Thu Jul 3 10:29:12 2025 by acisdude
Run log run.dat
Temperatures temperatures.dat
States states.dat

No TMP_FEP1_MONG Upper Limit Violations

No TMP_FEP1_MONG Lower Limit Violations

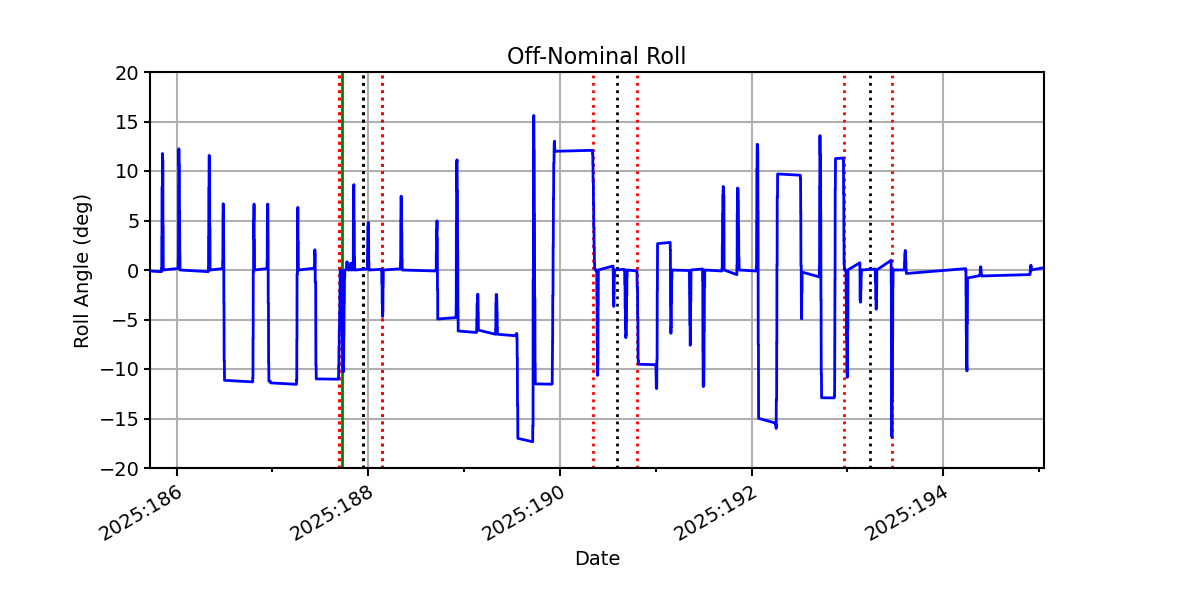

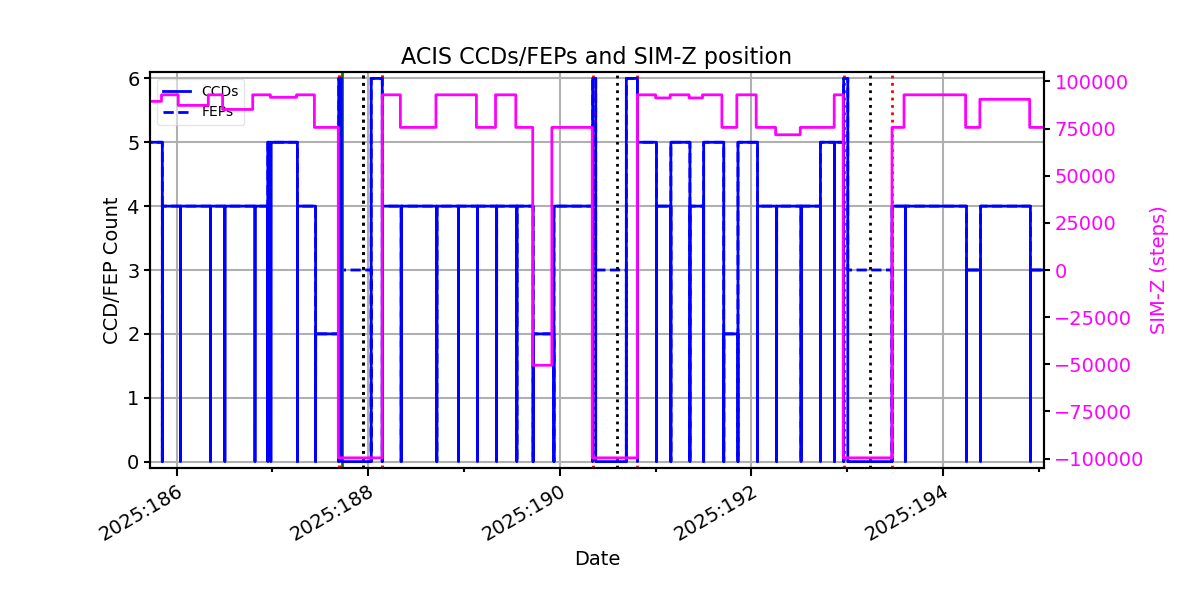

tmp_fep1_mong.png pow_sim.png roll.png

FEP1_MONG Model Validation

MSID quantiles

Note: Quantiles are calculated using only points where TMP_FEP1_MONG >= 25.0 C.

MSID 1% 5% 16% 50% 84% 95% 99%
tmp_fep1_mong -6.16 -4.97 -3.81 -1.91 -0.41 1.29 1.75
pitch -8.920 -0.236 -0.004 -0.000 0.004 0.348 10.524
tscpos -1 -1 -1 0 0 0 1
roll -2.104 -0.118 -0.007 0.000 0.007 0.109 2.276

Validation Violations

MSID Quantile Value Limit
TMP_FEP1_MONG 1 -6.16 2.00
TMP_FEP1_MONG 50 -1.91 1.00
PITCH 1 -8.92 3.00
PITCH 99 10.524 3.00

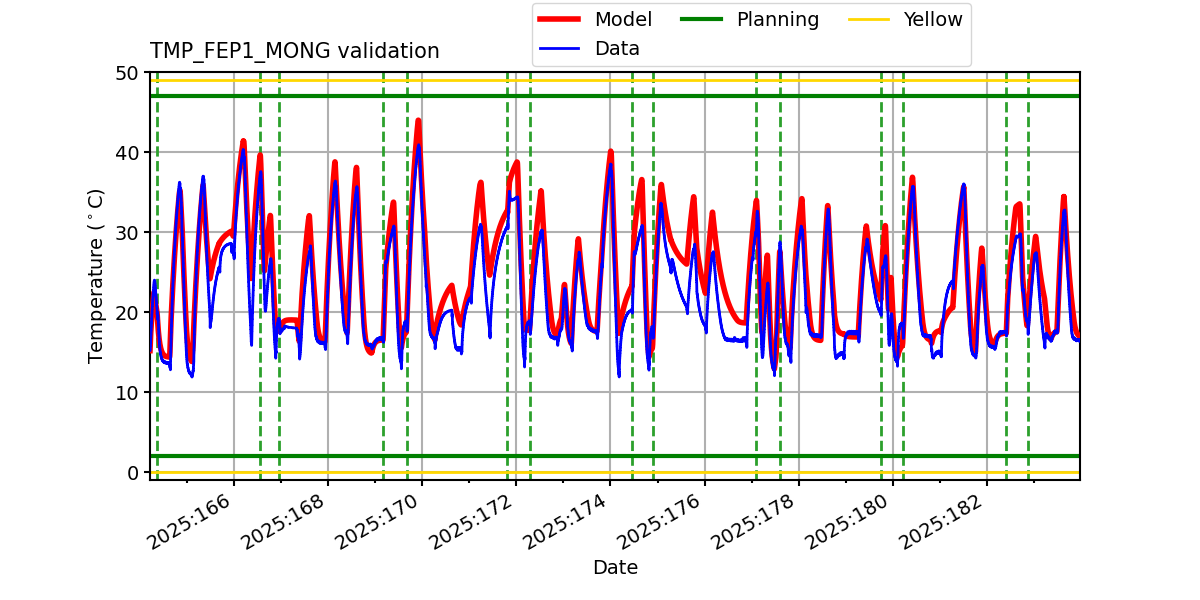

TMP_FEP1_MONG

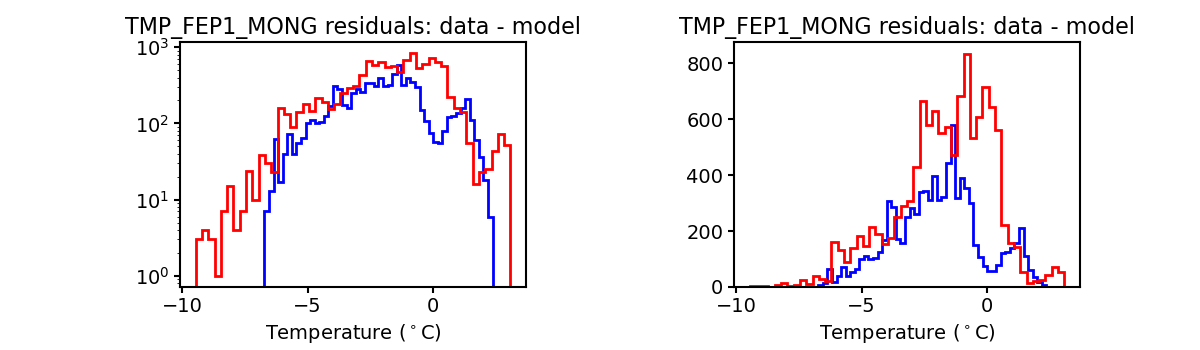

Note: TMP_FEP1_MONG residual histograms include only points where TMP_FEP1_MONG >= 25.0 C in blue and points where TMP_FEP1_MONG <= 20.0 C in red.

tmp_fep1_mong_valid.png tmp_fep1_mong_valid_hist.png

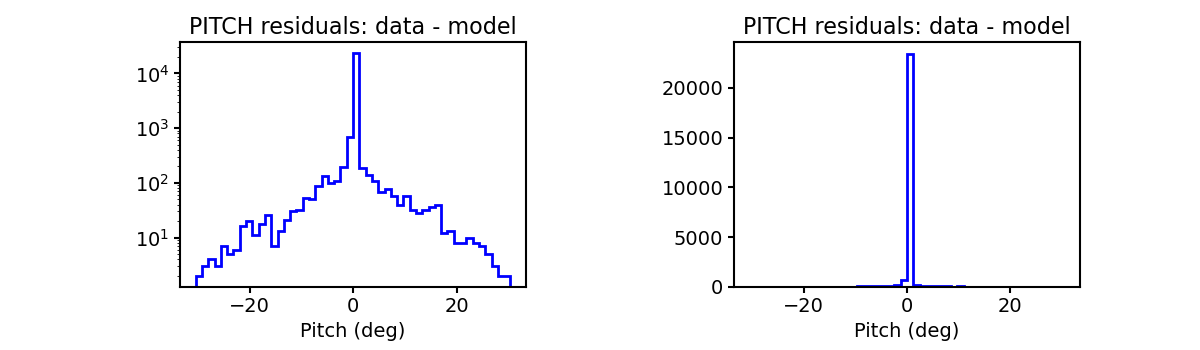

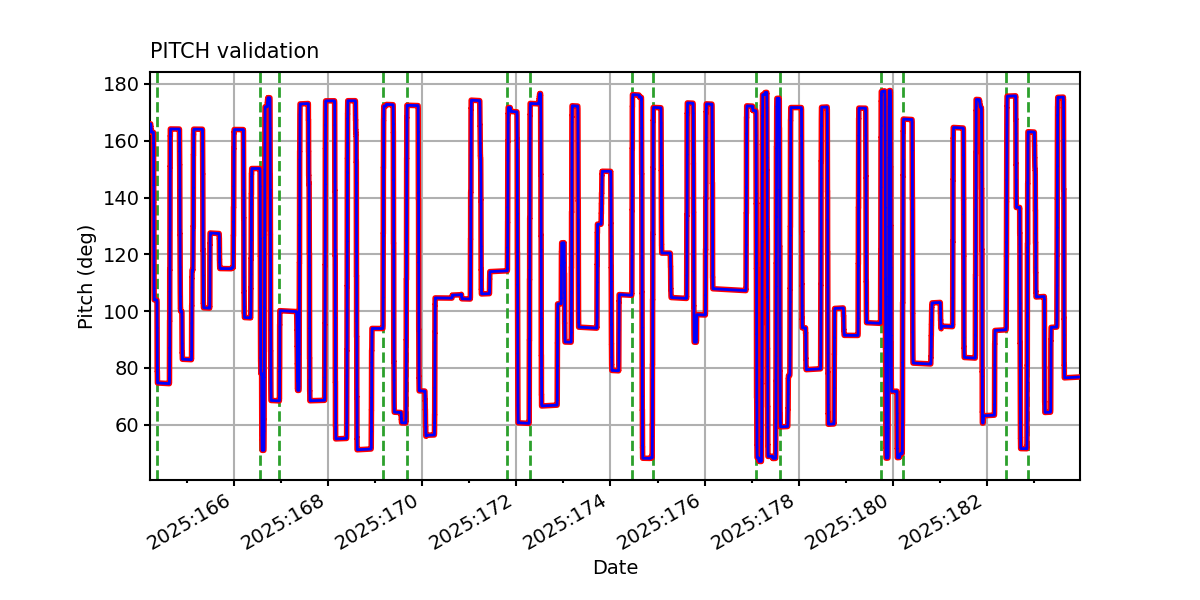

PITCH

pitch_valid.png pitch_valid_hist.png

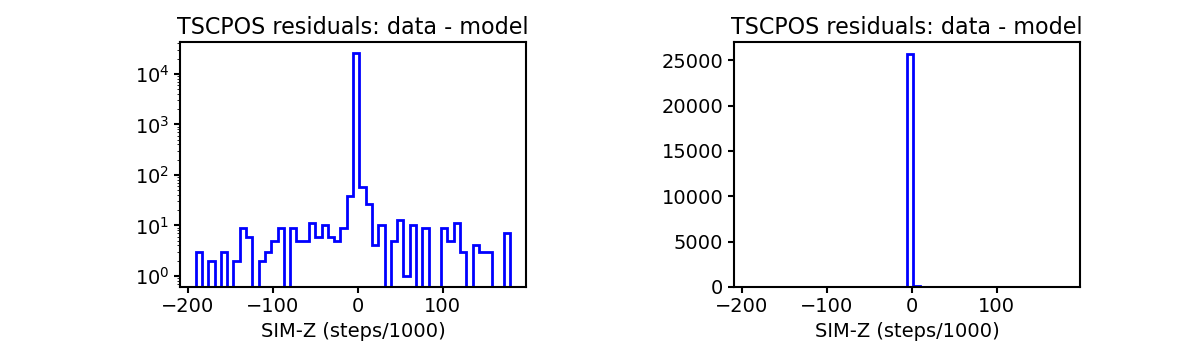

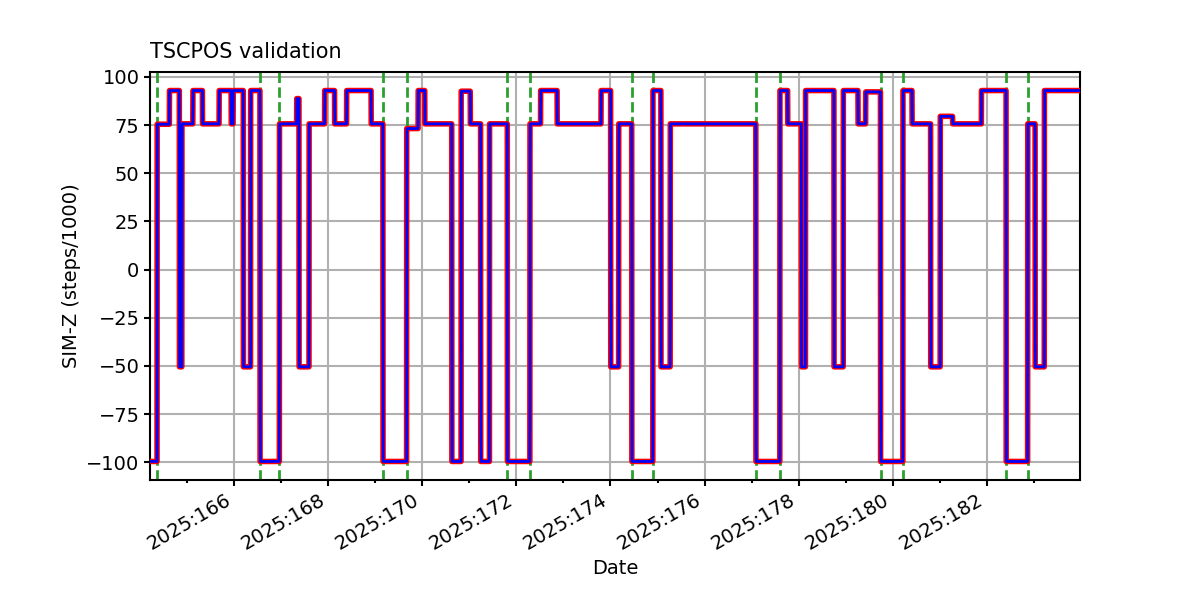

TSCPOS

tscpos_valid.png tscpos_valid_hist.png

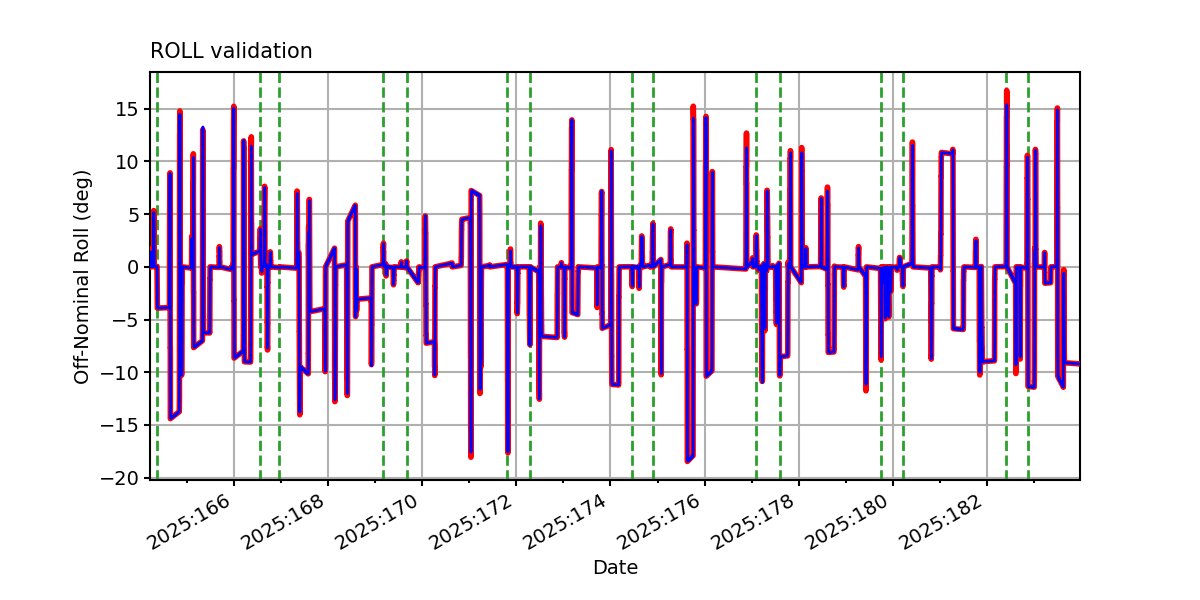

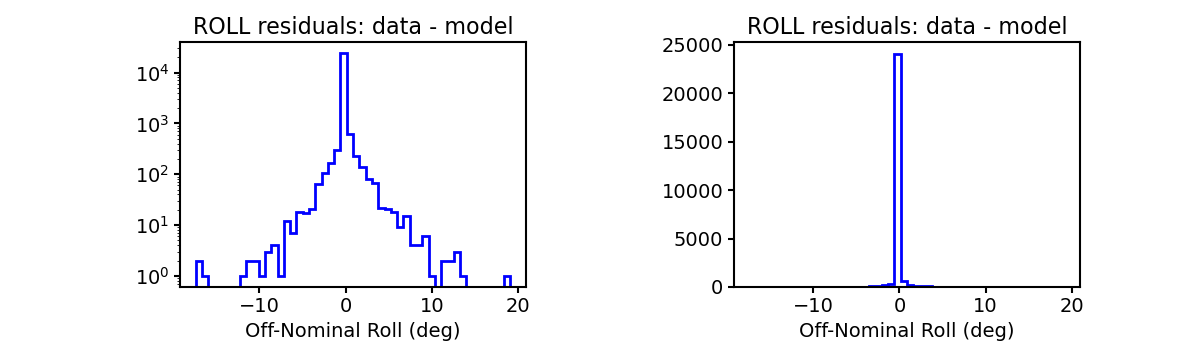

ROLL

roll_valid.png roll_valid_hist.png

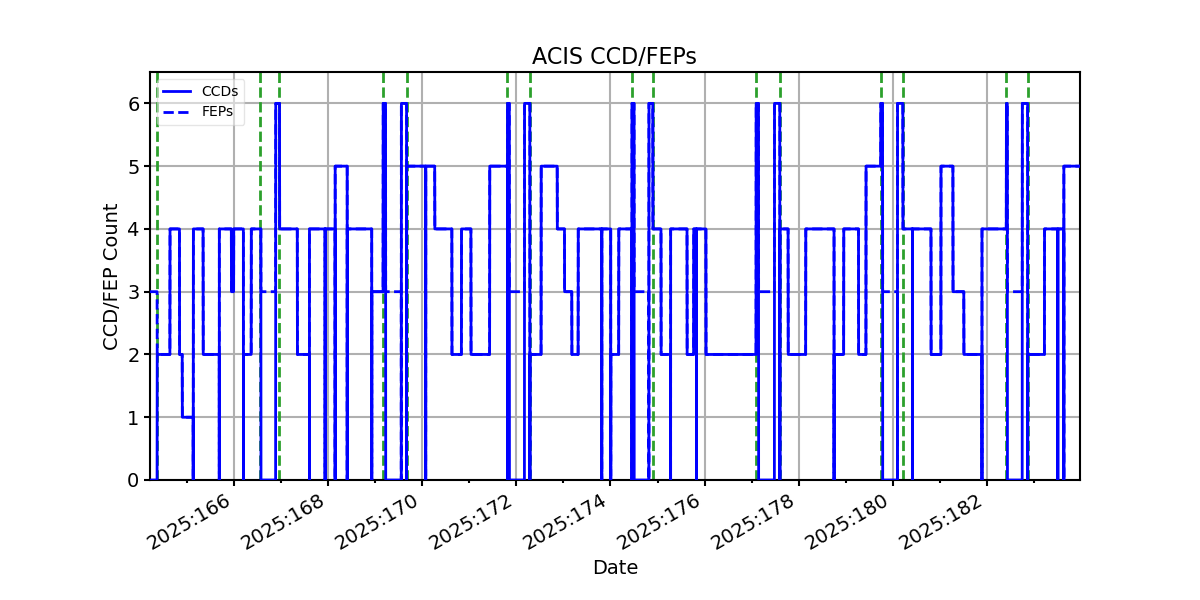

ACIS CCD/FEP Count
