ACISFP Temperatures Check

Summary

Date start 2025:187:17:20:00.016
Date stop 2025:195:01:16:43.816
Model status NOT OK
Load directory /data/acis/LoadReviews/2025/JUL0725/ofls
Run time Thu Jul 3 10:26:54 2025 by acisdude
Run log run.dat
Temperatures temperatures.dat
Earth Solid Angles earth_solid_angles.dat
States states.dat

ACIS Observations Table

FPTEMP Upper Limit Violations

Date start Date stop Duration / Exposure (ks) Max Temperature / Limit Obsid
2025:193:11:34:36.782 2025:193:11:37:18.816 0.16 / 9.50 -104.98 / -105.00 30996

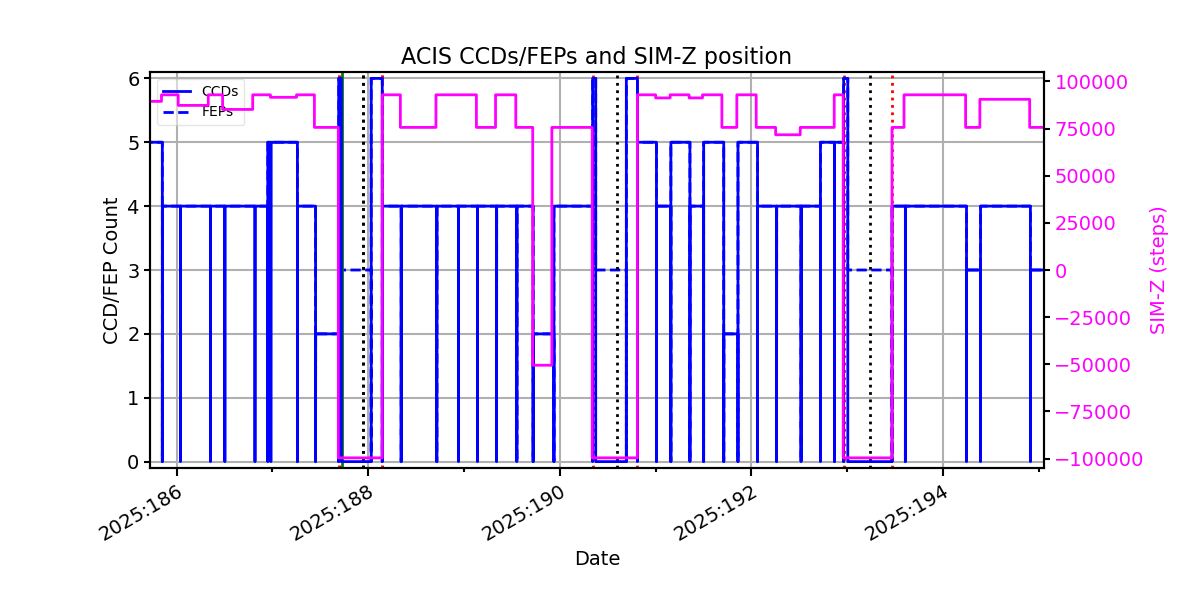

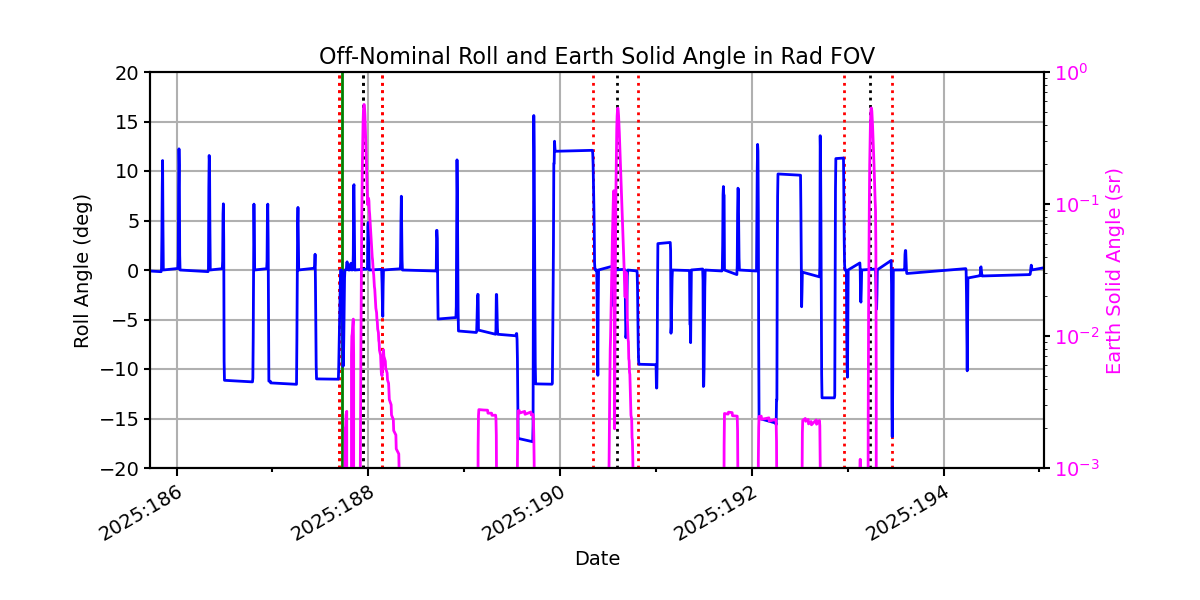

fptempM120toM103.png pow_sim.png roll_taco.png

ACISFP Model Validation

MSID quantiles

Note: Quantiles are calculated using only points where -120.0 C <= FPTEMP <= -100.0 C.

MSID 1% 5% 16% 50% 84% 95% 99%
fptemp -3.04 -2.47 -1.50 -0.01 1.27 1.89 2.79
pitch -7.671 -0.176 -0.004 -0.000 0.004 0.366 10.157
tscpos -1 -1 -1 0 0 0 1
roll -1.724 -0.087 -0.007 0.000 0.007 0.109 1.941

Validation Violations

MSID Quantile Value Limit
FPTEMP 1 -3.04 2.00
FPTEMP 99 2.79 2.00
PITCH 1 -7.671 3.00
PITCH 99 10.157 3.00

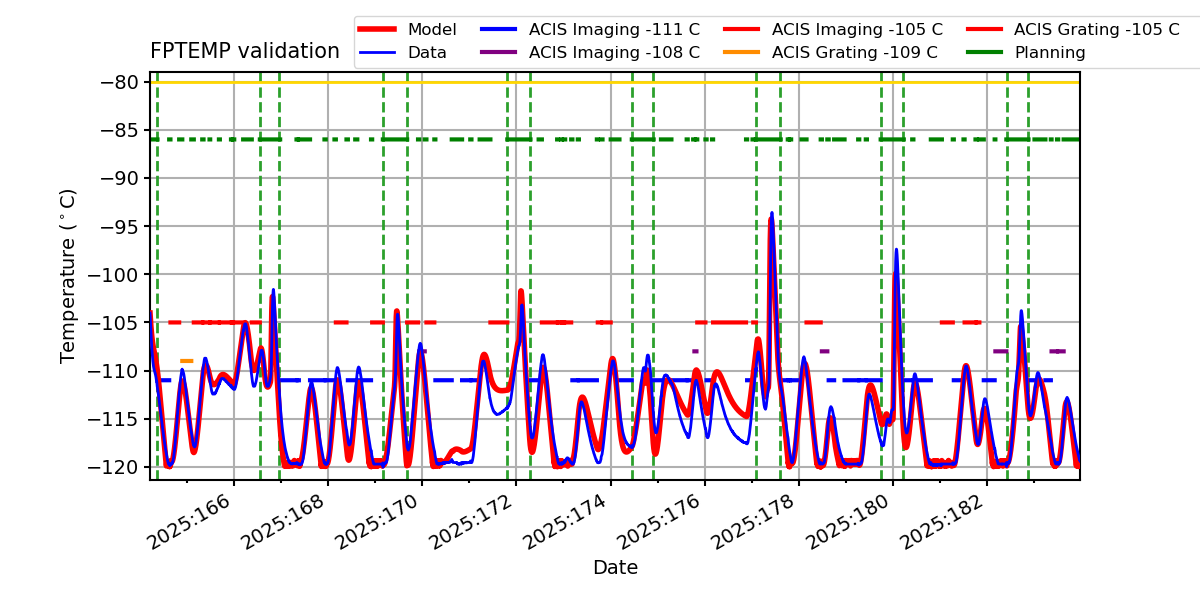

FPTEMP

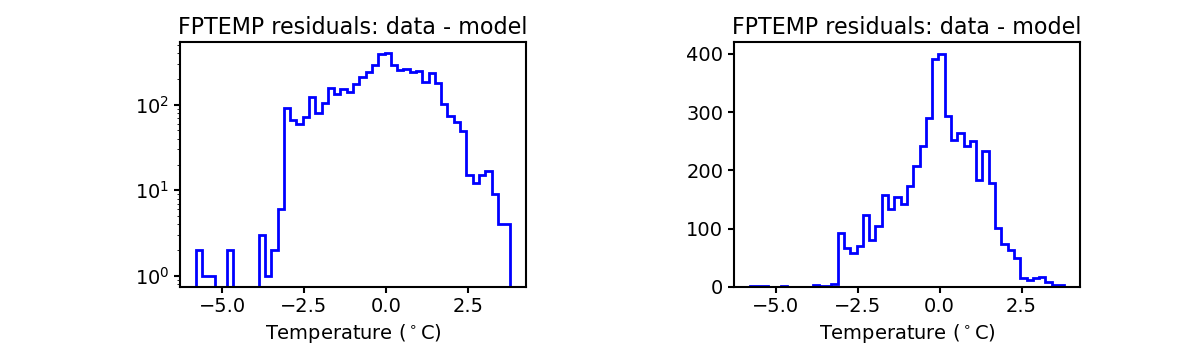

Note: FPTEMP residual histograms include only points where -120.0 C <= FPTEMP <= -100.0 C.

fptemp_valid.png fptemp_valid_hist.png

PITCH

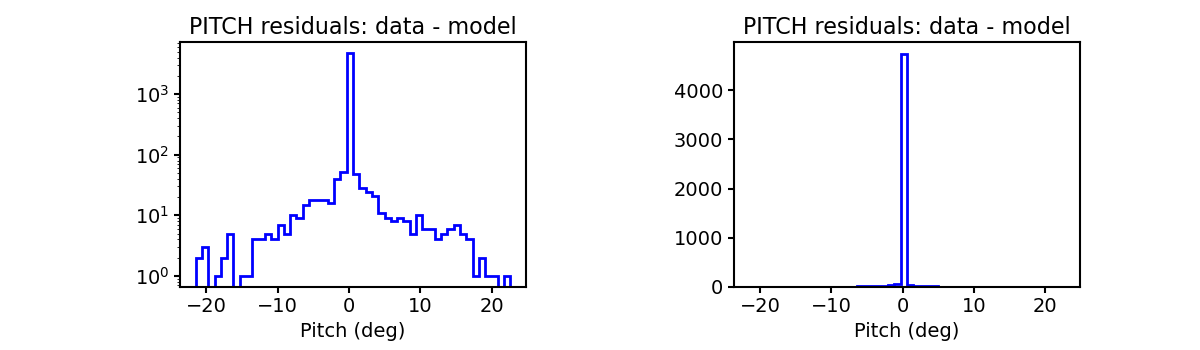

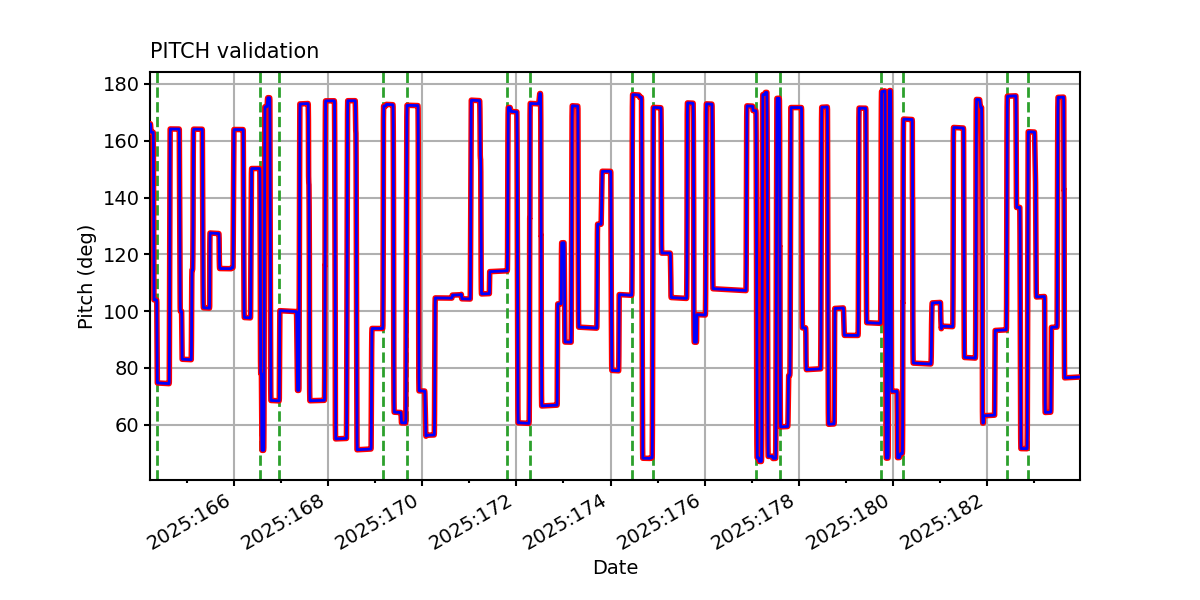

pitch_valid.png pitch_valid_hist.png

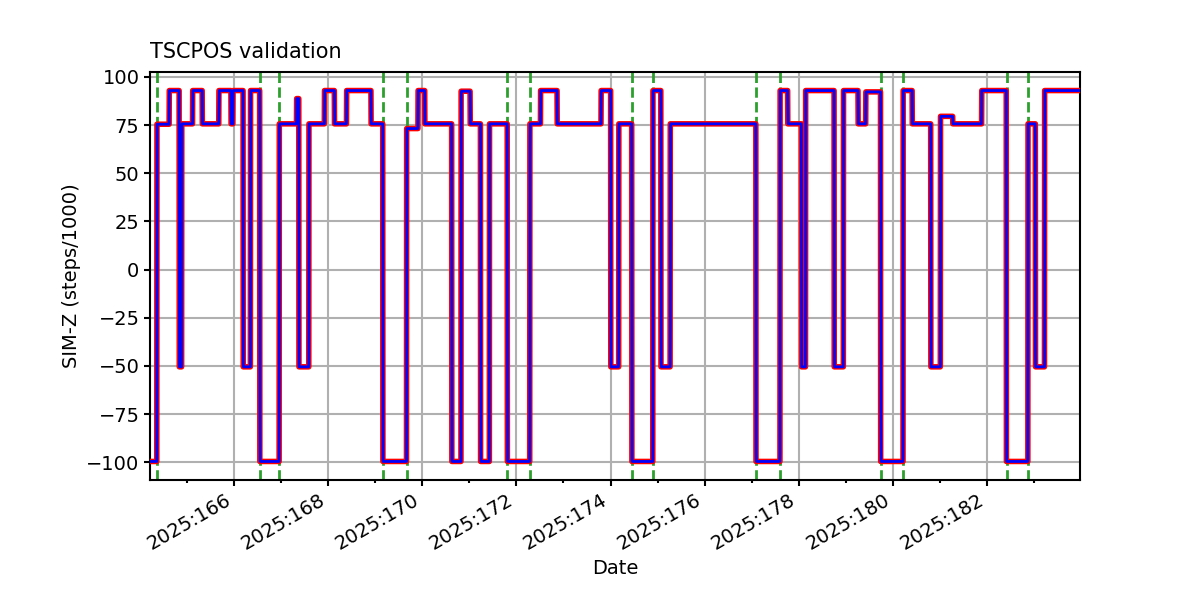

TSCPOS

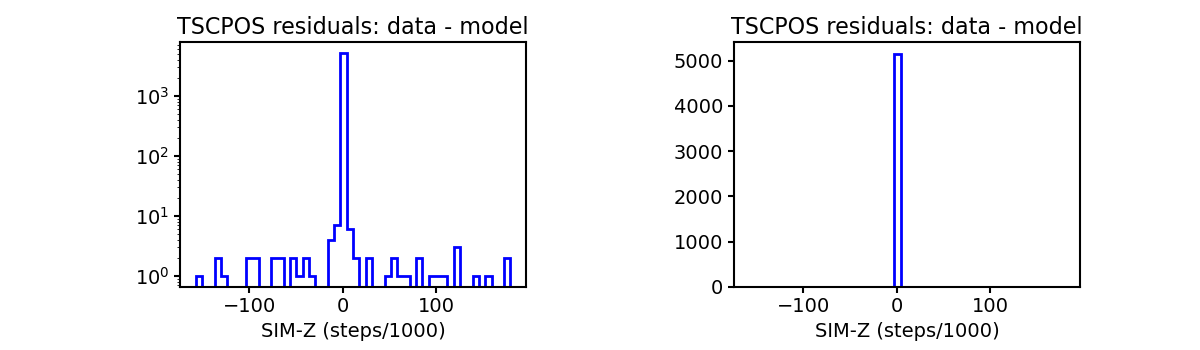

tscpos_valid.png tscpos_valid_hist.png

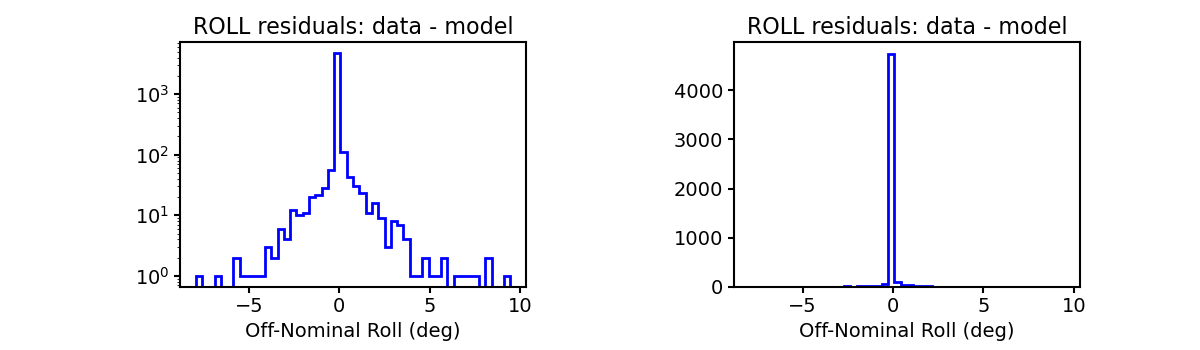

ROLL

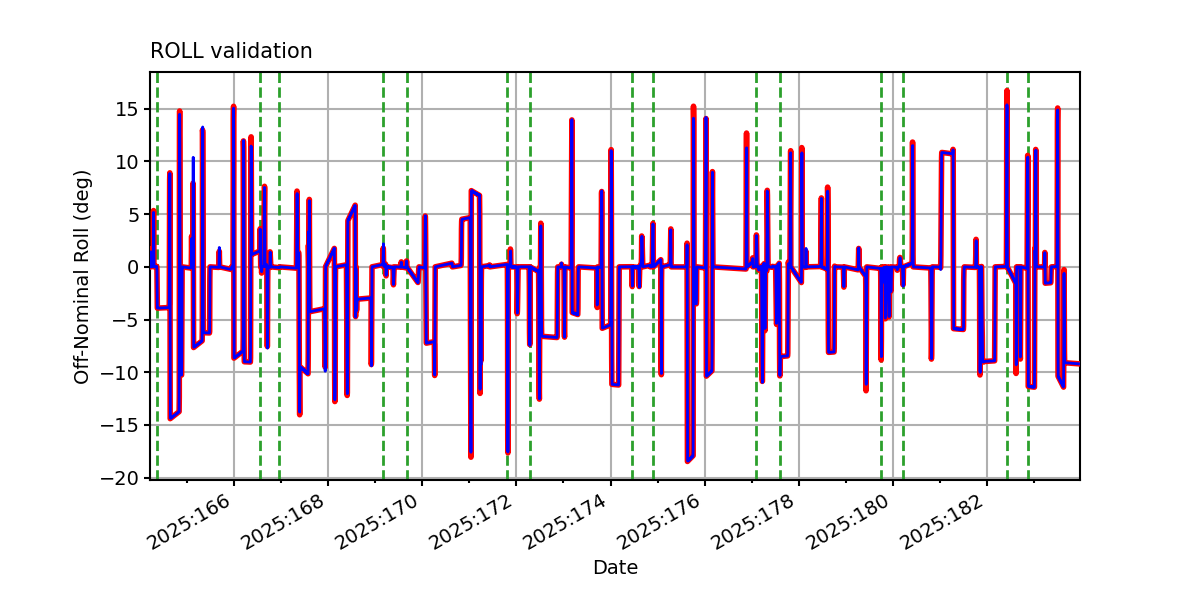

roll_valid.png roll_valid_hist.png

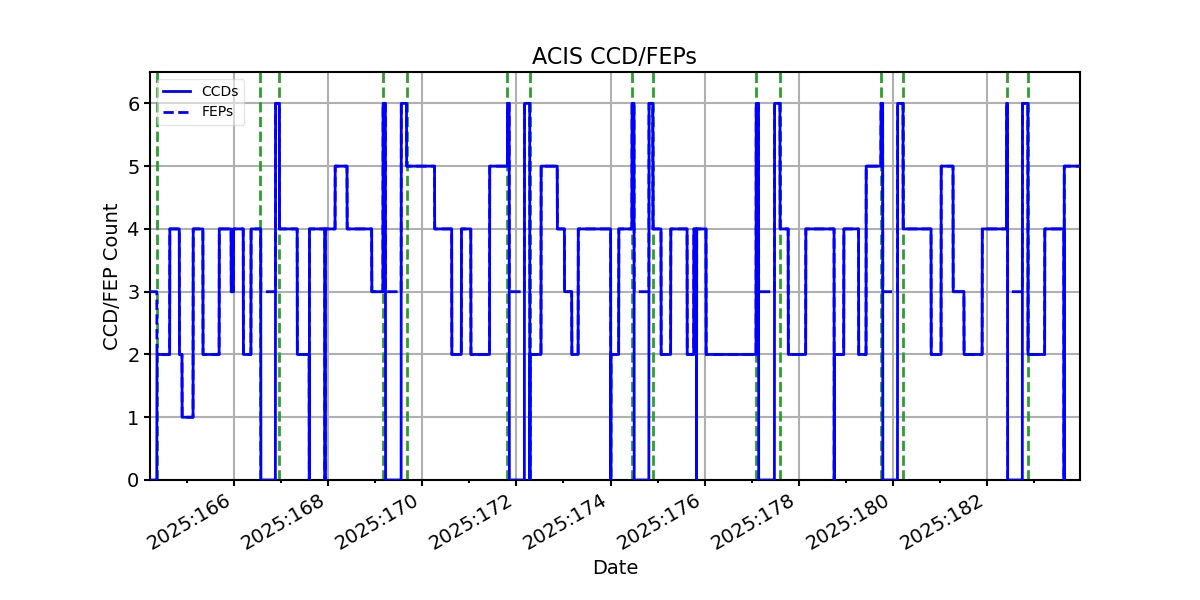

ACIS CCD/FEP Count

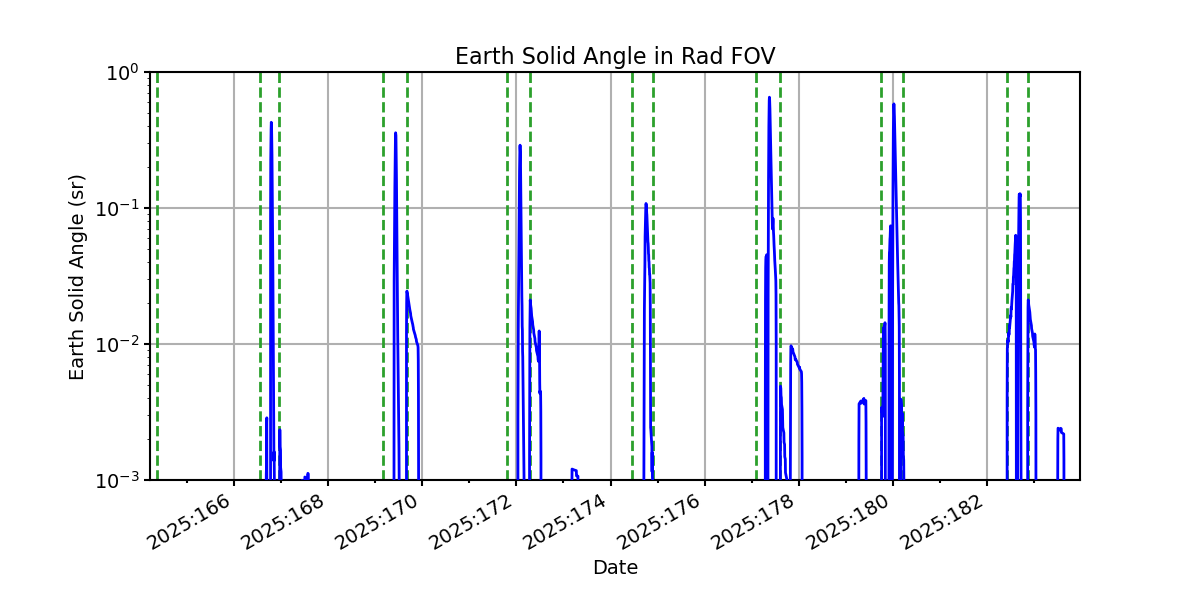

Earth Solid Angle


ADDITIONAL PLOTS

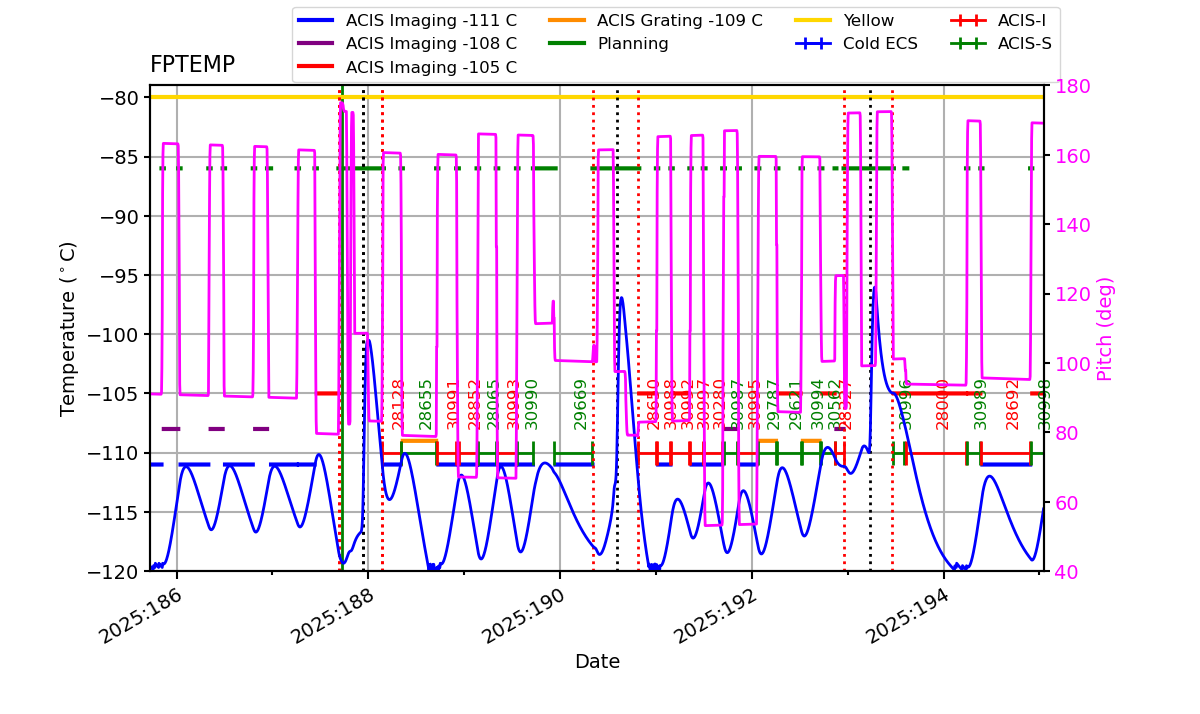

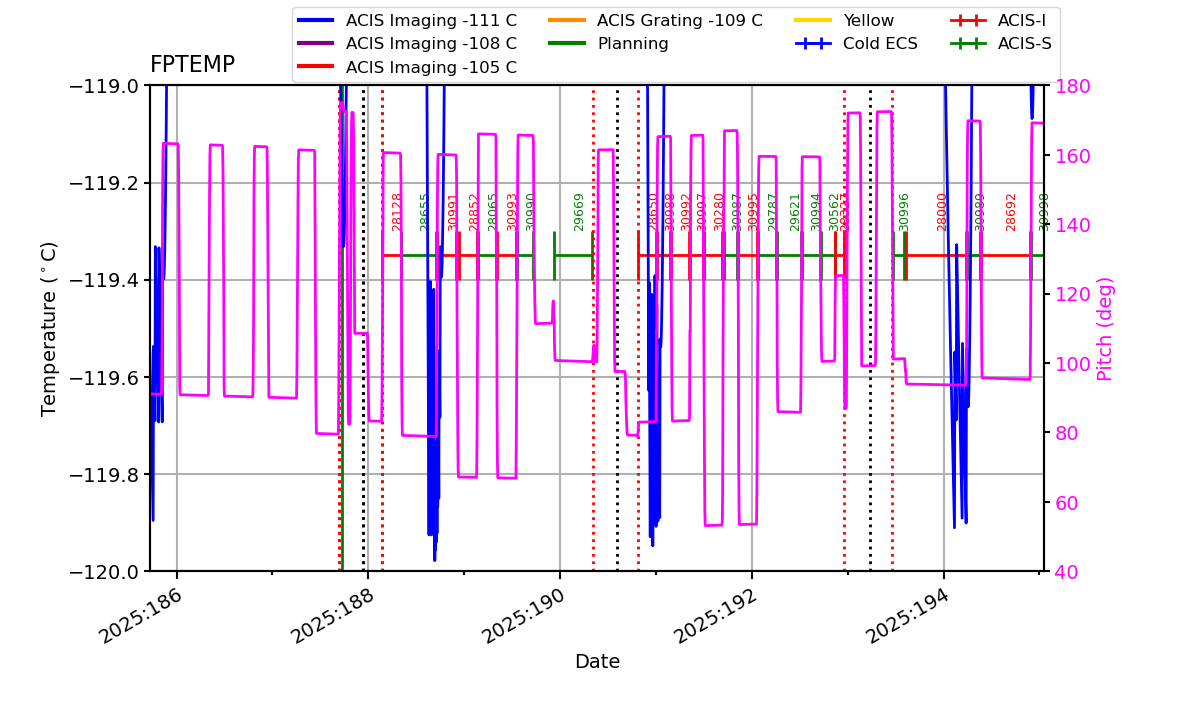

Additional plots of FPTEMP vs TIME for different temperature ranges

fptempM120toM119.png fptempM120toM79.png
