ACISFP Temperatures Check

Summary

Date start 2025:146:01:40:21.716
Date stop 2025:152:23:54:14.516
Model status OK
Load directory /data/acis/LoadReviews/2025/MAY2625/ofls
Run time Fri May 23 11:19:18 2025 by acisdude
Run log run.dat
Temperatures temperatures.dat
Earth Solid Angles earth_solid_angles.dat
States states.dat

ACIS Observations Table

No FPTEMP Upper Limit Violations

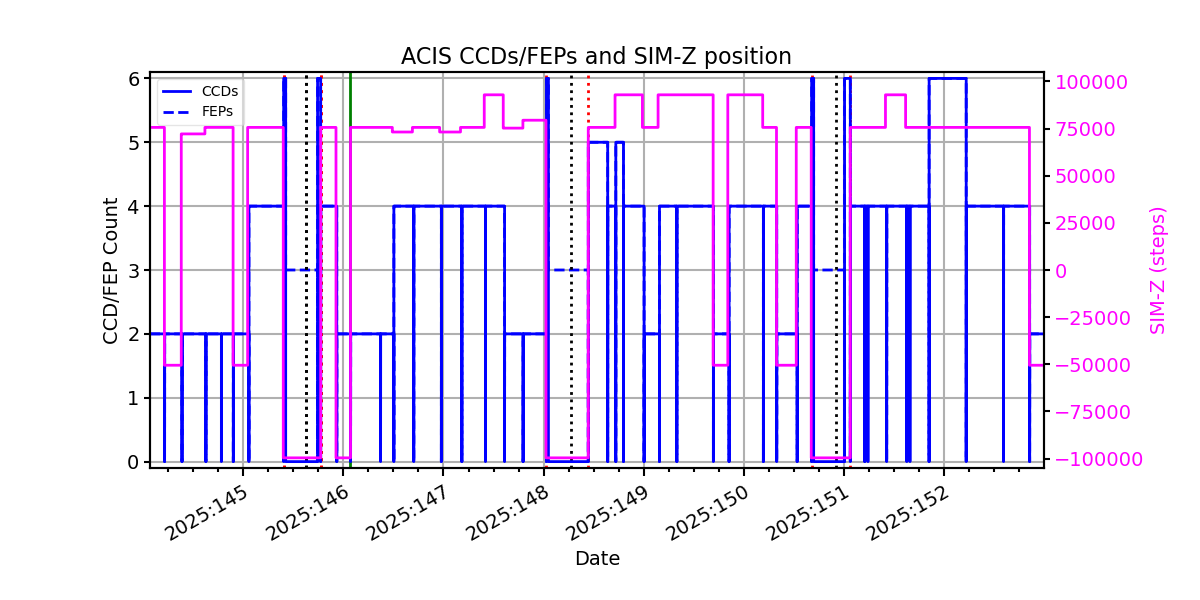

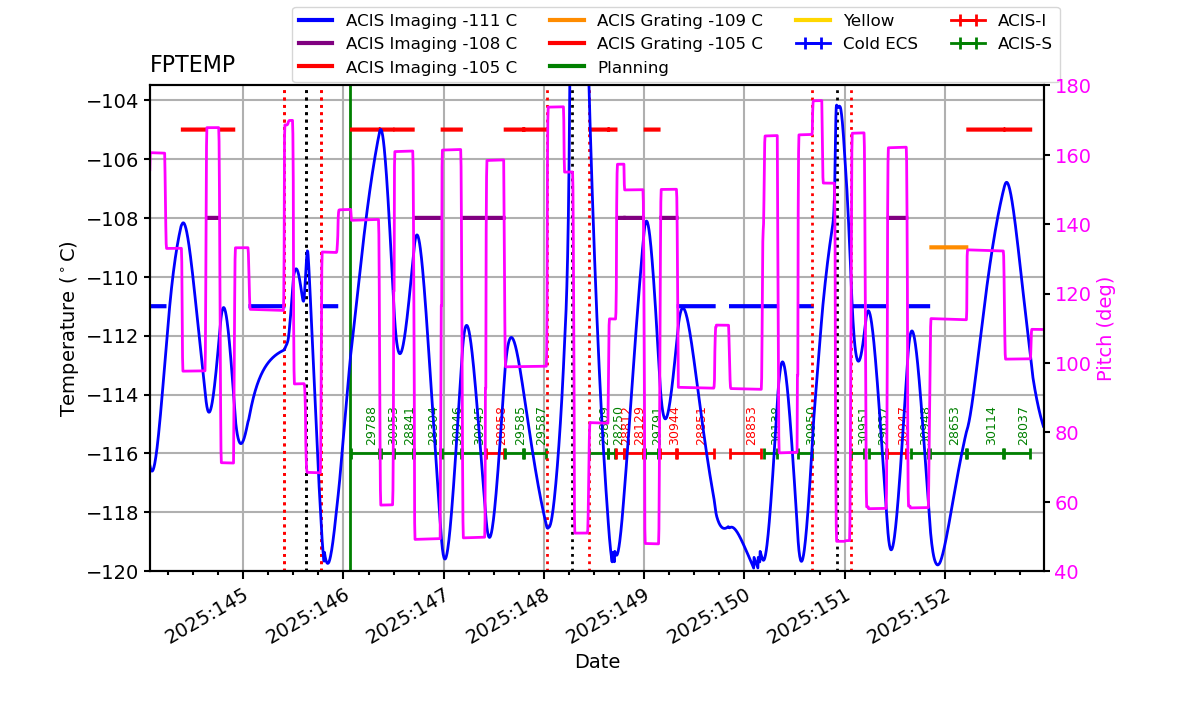

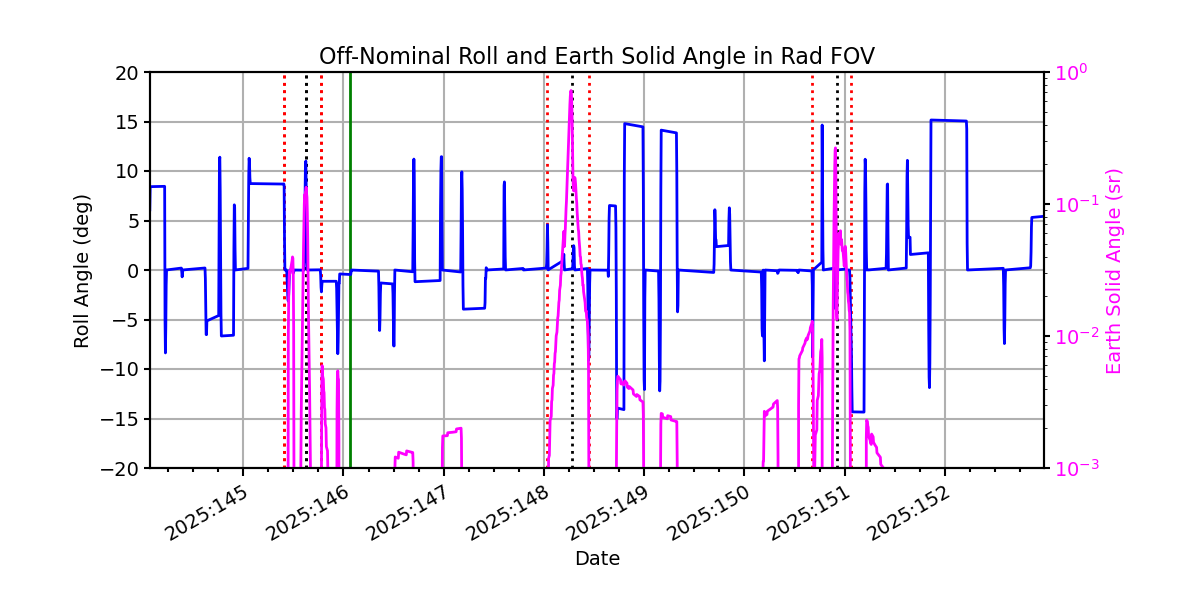

fptempM120toM103.png pow_sim.png roll_taco.png

ACISFP Model Validation

MSID quantiles

Note: Quantiles are calculated using only points where -120.0 C <= FPTEMP <= -100.0 C.

MSID 1% 5% 16% 50% 84% 95% 99%
fptemp -2.28 -1.51 -0.62 0.30 1.70 2.67 3.20
pitch -5.217 -0.249 -0.004 0.000 0.004 0.453 5.469
tscpos -1 -1 -1 0 0 0 1
roll -1.502 -0.094 -0.005 0.000 0.005 0.123 1.401

Validation Violations

MSID Quantile Value Limit
FPTEMP 1 -2.28 2.00
FPTEMP 99 3.2 2.00
PITCH 1 -5.217 3.00
PITCH 99 5.469 3.00

FPTEMP

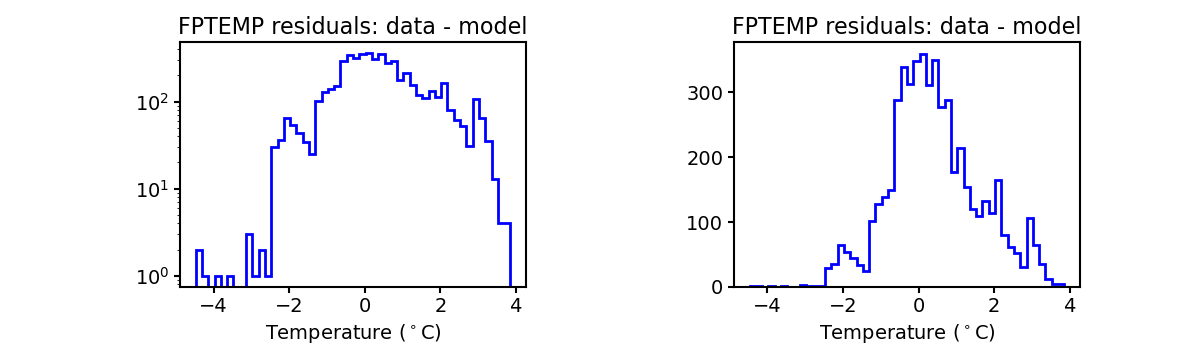

Note: FPTEMP residual histograms include only points where -120.0 C <= FPTEMP <= -100.0 C.

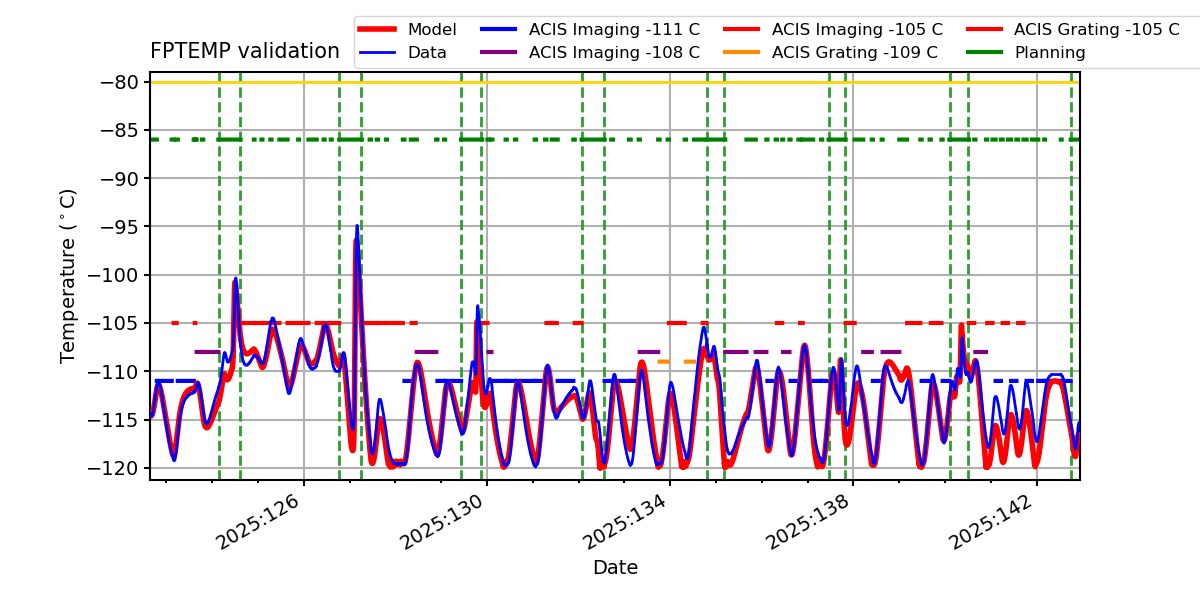

fptemp_valid.png fptemp_valid_hist.png

PITCH

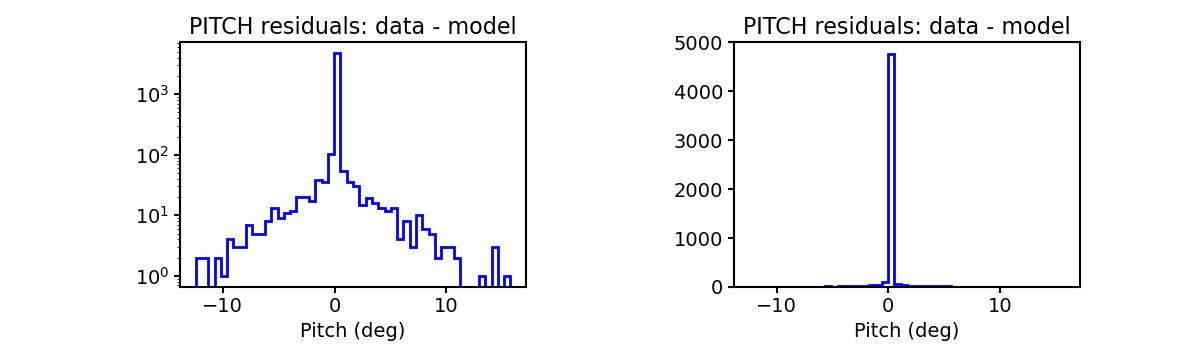

pitch_valid.png pitch_valid_hist.png

TSCPOS

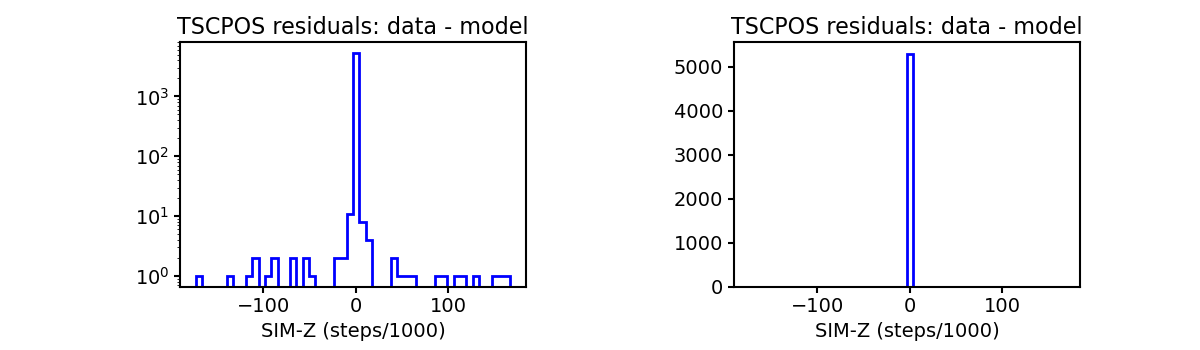

tscpos_valid.png tscpos_valid_hist.png

ROLL

roll_valid.png roll_valid_hist.png

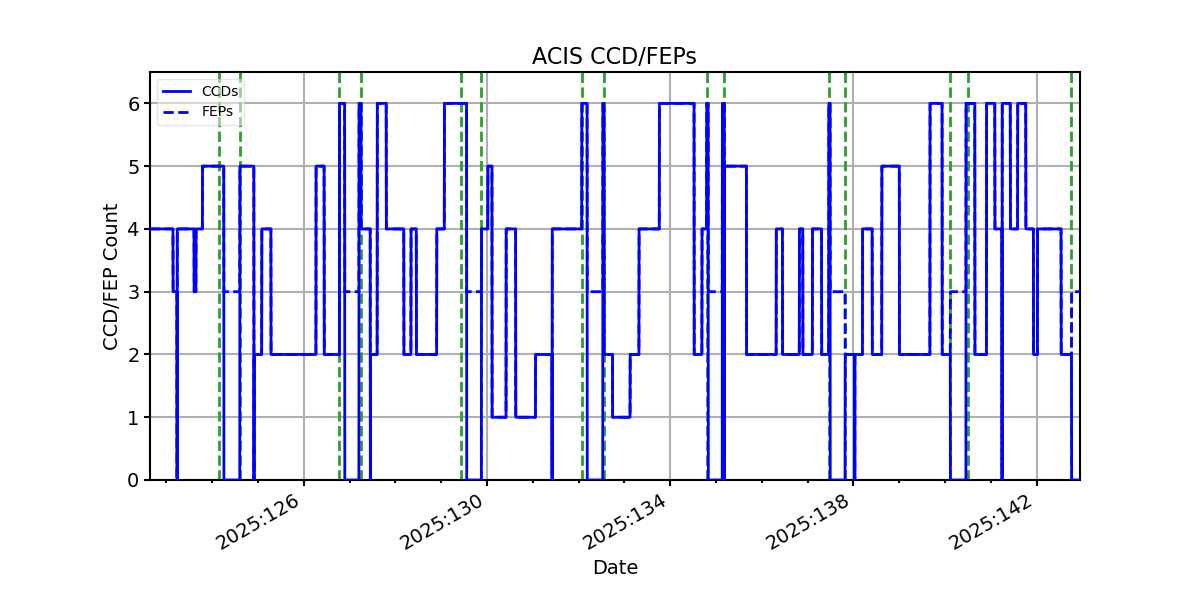

ACIS CCD/FEP Count

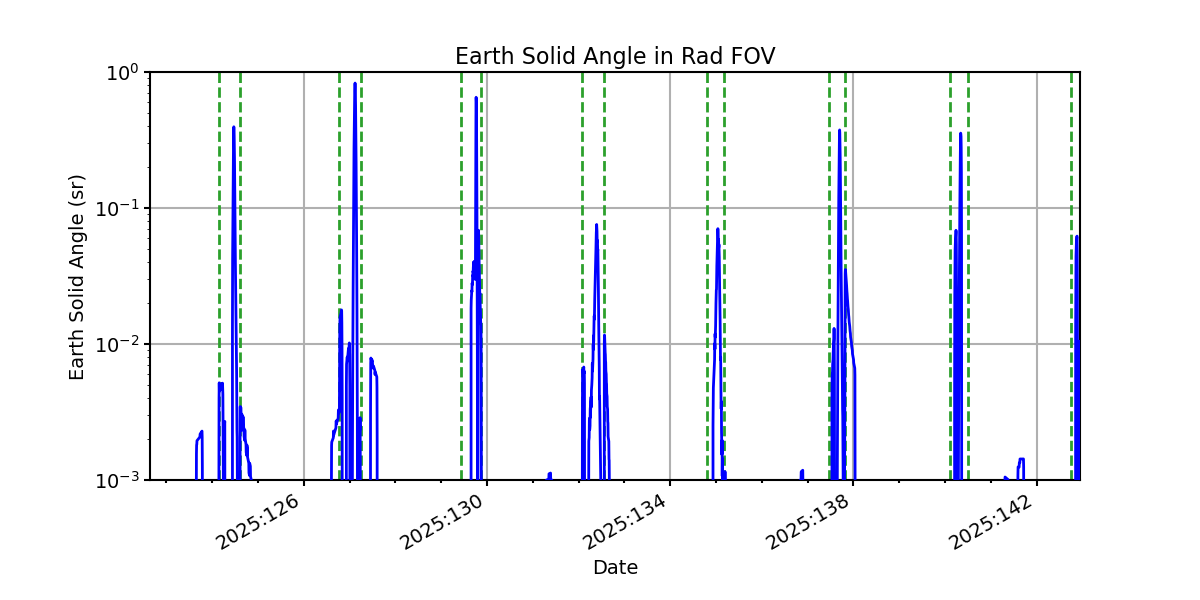

Earth Solid Angle


ADDITIONAL PLOTS

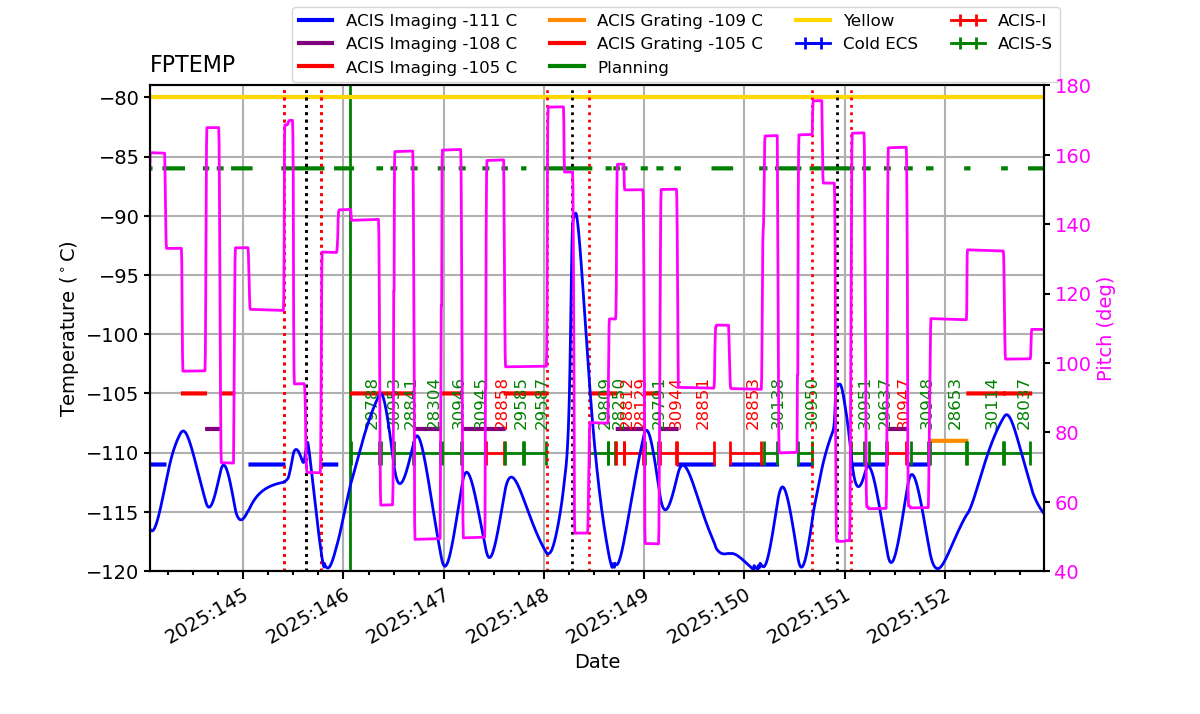

Additional plots of FPTEMP vs TIME for different temperature ranges

fptempM120toM119.png fptempM120toM79.png
